| 品牌：上海渤工 | 型号：GL41J-10C | 原理：离心式过滤法 |
| 用途：固液分离 | 样式：y型 | 性能：精密过滤 |
| 适用对象：水 | 适用对象性质：弱腐蚀性、 腐蚀性、 低温物料 | 滤料类型：纤维 |
| 过滤器类型：管式 | 主体材质：铸钢 | 适用范围：化工、 石油、 食品、 水处理、 电镀、 纺织 |
| 有效过滤面积：100m2 | 外形尺寸：105mm | 设备重量：25Kg |
| 规格：DN15 |

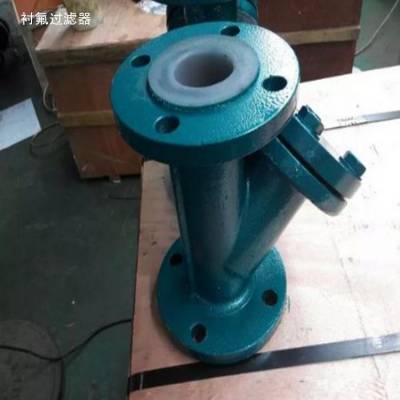

产品名称 | 衬氟衬胶过滤器 |
产品型号 | GL41F46、GL41J |
公称通径 | DN15～DN300 |
压力范围 | PN10-PN16 |
阀体材质 | 铸钢，不锈钢 |
GL41J衬胶Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。具有结构紧凑，阻力小，排污方便等特点。适用介质可为水、油、气。一般通水网为18～30目，通气网为10～100目，通油网为100～480目。
Y型过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
主要连接尺寸 (mm)：
公称通径 DN | 尺寸 (mm) | |||||||
L | H | H1 | ||||||
螺纹 | 法兰 | 螺纹 | 法兰 | 螺纹 | 法兰 | |||
15 | 90 | 140 | 75 | 73 | 105 | 103 | ||
20 | 100 | 150 | 85 | 88 | 123 | 127 | ||
25 | 110 | 160 | 95 | 93 | 140 | 137 | ||
32 | 130 | 180 | 102 | 100 | 152 | 148 | ||
40 | 160 | 220 | 117 | 115 | 170 | 168 | ||
50 | 190 | 230 | 140 | 155 | 174 | 195 | ||
65 | 250 | 198 | 270 | |||||
80 | 280 | 210 | 295 | |||||
100 | 350 | 250 | 344 | |||||
125 | 400 | 305 | 422 | |||||
150 | 440 | 358 | 485 | |||||
200 | 500 | 450 | 602 | |||||
250 | 580 | 503 | 710 | |||||
300 | 670 | 578 | 815 | |||||
350 | 780 | 598 | 844 | |||||
400 | 850 | 618 | 872 | |||||
450 | 850 | 693 | 978 | |||||
500 | 1000 | 765 | 1080 | |||||
