| 品牌：上海渤工 | 型号： SCZ673H-16P | 连接形式：法兰 |
| 主体材料：不锈钢 | 公称通径： DN40-DN600mm | 3C阀门类别：工业 |
| 订货号：095674 | 货号：056576 | 适用介质：各种高腐蚀化学介质 |
| 密封形式：软密封型 | 标准：国标 | 外形：大型 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：阀体 |
| 用途：流量控制 | 压力环境：常压 | 工作温度：常温 |
| 类型(通道位置)：二通式 | 规格： DN40-DN600 | 是否跨境货源：否 |

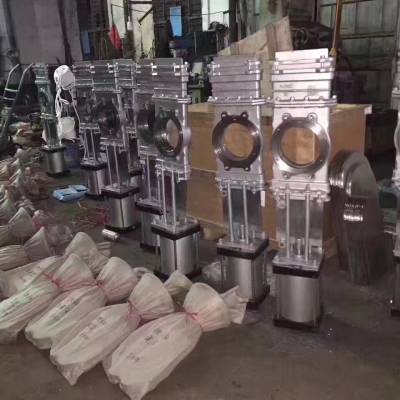

铸钢 SCZ673H-10C 穿透式气动插板阀
SCZ673H-10C、 SCZ673H-16C、 SCZ673X-10C、 SCZ673X-16C、 SCZ673W-10P、 SCZ673W-16P、 SCZ673H-10C 、 SCZ673H-16C 、 SC Z673X-10C、 SCZ673X-16C、 SCZ673W-10P、 SCZ673W-16P、 SC
穿透式插板阀 手动穿透式插板阀 穿透式刀闸阀 铸钢穿透式插板阀
铸钢穿透式刀闸阀 不锈钢穿透式插板阀 不锈钢穿透式刀闸阀
气动穿透式插板阀 穿透式气动插板阀 气动穿透式刀闸阀
铸钢气动穿透式插板阀
气动铸钢穿透式刀闸阀 不锈钢穿透式气动插板阀 气动不锈钢穿透式刀闸阀
电动穿透式插板阀 穿透式电动插板阀 电动穿透式刀闸阀
电动铸钢穿透式插板阀
铸钢电动穿透式刀闸阀 电动不锈钢穿透式插板阀 不锈钢电动穿透式刀闸阀
SCZ73F/H穿透式插板阀说明：
穿透式插板阀SCZ73X/F/H是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。穿透式插板阀的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命***。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。
穿透式刀闸阀SCZ73X/F/H优点：
1、双向密封，带两个阀座封圈，此闸板***且底部伸出阀体，需要两个密封填料装置。
2、闸板形成一个孔状通径，其作用是，闸板开启时，介质能全部流走，没有滞留，闸板关闭时能全部密封。
3、在介质浓度较高条件下，也能保持阀座密封，由于没有滞留区，闸板底部五介质堆积。
4、该产品适用于制糖，化学设备（干燥器、反应器）的装卸和造纸厂的浆料出口处，用于回收混有大量杂质的旧纸张。
穿透式插板阀型号：
WCB材质：SCZ73H-10C，SCZ73H-16C
CF8材质：SCZ73W-10P，SCZ73W-16P
穿透式刀型闸阀SCZ73X/F/H密封试验：
1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。
