价 格
订货量
￥500.00
1 - 9
￥495.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：上海渤工 | 型号：HH46X-25P | 连接形式：法兰 |
| 驱动方式：自力式 | 流动方向：单向 | 材质：不锈钢 |
| 形态：缓闭式 | 公称通径：DN40-DN600 | 零部件及配件：阀体 |
| 外形：大型 | 标准：国标 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 适用介质：各种高腐蚀化学介质 |
| 规格：DN40-DN800 |
产品概述：

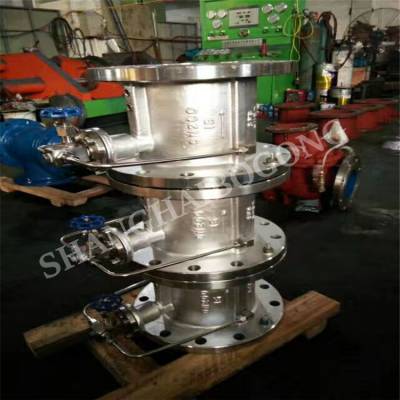

HH46X/HH48X/HH49X微阻缓闭蝶式止回阀系列产品在用在清水，海水，污水等介质的排水管道上，既能防止介质倒流又能有效地限制破坏性水锤，***管线***。它具有结构紧凑，体积小、重量轻、流体阻力小，密封可靠，启闭平稳，耐磨损，使用寿命长，油压，缓闭不受介质影响有较好的节能效果等特点。 微阻缓闭蝶式止回阀材质：碳钢、低温钢、双相钢(F51/F53)、钛合金、铝青铜、因科镍尔(INCONEL625)、SS304、SS304L、SS316、SS316L;铬钼钢、蒙乃尔(400/500)、20#合金，哈氏合金等金属材料。
产品特点：
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破坏性水锤。
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无震动，无噪音。
5、比老式止回阀流阻小，有明显的节能效果
技术参数：
| 型号 | HH46X HH48X HH49X | |
| 公称压力 | 1.0~2.5MPa | |
| 公称通径 | DN40~DN1000 | |
| 适用介质 | 水、清水、海水、污水 | |
零部件材料：
| 零件名称 | 阀体 | 蝶板 | 密封圈 | 阀杆 | 填料 |
| 材料 | 灰铸铁、碳钢 | 灰铸铁、碳钢、球墨铸铁 | 氯丁橡胶、丁腈耐油橡胶 | 不锈钢 | 聚四氯乙烯 |
性能参数：
| 型号 | 公称压力 PN(MPa) | 强度试验压(MPa) | 密封压力 (MPa) | 适用温度 (℃) | 适用介质 | 缓闭时间 |
| HH46X HH48X HH49X | 1.0 | 1.5 | 1.1 | ≤80 | 清水 污水 海水 | ≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
主要外形尺寸：
| 公称压力 | 公称通径 | 尺 寸fmm) | ||
| L | H | H1 | ||
| 1.0 1.6 2.5 | 40 | 140 | 200 | 88 |
| 50 | 150 | 215 | 98 | |
| 65 | 170 | 225 | 108 | |
| 80 | 180 | 235 | 118 | |
| 100 | 190 | 280 | 130 | |
| 125 | 200 | 290 | 148 | |
| 150 | 210 | 310 | 172 | |
| 200 | 230 | 350 | 210 | |
| 250 | 250 | 415 | 240 | |
| 300 | 270 | 450 | 264 | |
选型要点：
( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要求等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
( 6 )水利控制阀应设置在介质单向流动的管路上。
( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。
( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网位置 等存气段 应设置自动排气阀。
( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
( 10 )阀门安装前应做强度和严密性试验。
( 11 )阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍;
B、阀门的严密性试验压力为公称压力的1.5倍;
C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏;
D、阀门试验持续时间按上表。
