| 品牌：上海渤工 | 型号：CARX-25C | 压力环境：常压 |
| 工作温度：常温 | 形态：隔膜式 | 订货号：05645 |
| 货号：63638 | 材质：铸钢 | 连接形式：内螺纹 |
| 转速：100 | 标准：国标 | 外形：微型 |
| 流动方向：单向 | 零部件及配件：阀体 | 适用介质：水 |
| 类型(通道位置)：二通式 | 规格：DN25-DN400 | 是否跨境货源：否 |

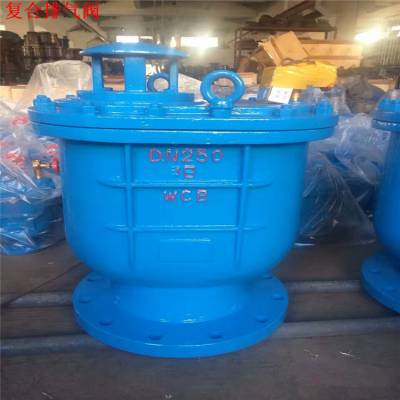

CARX-10C 复合式排气阀 永嘉精拓阀门
CARX型复合式排气阀阀体为圆桶状，主要由阀体、杠杆、阀瓣、上盖、浮球、排气嘴等组成。本阀安装在泵出口处或送配水管线中，用来排除集积在管中的空气，以提高管线及水泵的使用效率，当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压而损坏。
CARX型复合式排气阀工作原理
当管内开始注水时，阀瓣处在开启位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气，当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速
CARX型复合式排气阀主要零部件材料表
序号 | 零件名称 | 铸铁 | 铸钢 |
Z | C | ||
1 | 阀体 | 铸铁 | WCB |
2 | 阀盖 | 铸铁 | WCB |
3 | 浮球 | 不锈钢 | 不锈钢 |
4 | 杠杆 | 铝青铜(或2Cr13) | 2Cr13 |
5 | 塞头 | 铝青铜 | 铝青铜 |
6 | 螺丝/螺帽 | 35#钢 | B7/2H |
CARX型复合式排气阀主要外形和连接尺寸
称通径DN(mm) | 20 | 25 | 32 | 50 | 65 | 80 | 100 | 150 | 200 |
L | 290 | 290 | 290 | 370 | 370 | 420 | 460 | 600 | 600 |
L1 | 180 | 180 | 180 | 200 | 200 | 250 | 250 | 350 | 410 |
H | 330 | 400 | 400 | 480 | 480 | 560 | 600 | 750 | 870 |
