| 品牌：渤工阀门 | 型号：H44F-10C | 连接形式：法兰 |
| 材质：铸钢 | 压力环境：常压 | 工作温度：常温 |
| 外形：中型 | 公称通径：DN15-DN250mm | 密封材料：PTFE |
| 标准：国标 | 流动方向：单向 | 形态：旋转式 |
| 零部件及配件：配件 | 类型(通道位置)：二通式 | 适用介质：氨气、液氨 |
| 规格：DN15-DN250 | 是否跨境货源：否 | 包装：木箱、木架 |
『氨用止回阀』适用于各种轻重工业及楼宇管道。【氨用止回阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|

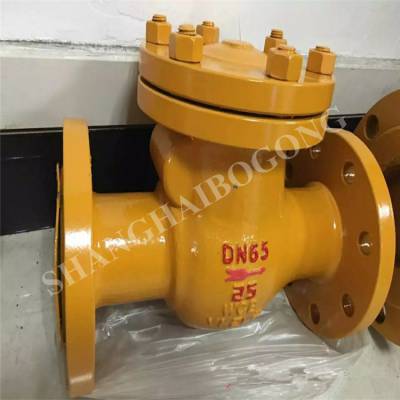

产品名称 | 旋启式氨用止回阀 |
产品型号 | H44B、H44F、H44N |
公称通径 | DN15～DN250 |
压力范围 | PN10-PN100 |
阀体材质 | 铸钢，不锈钢304、316、316L |
产品概述：
氨用旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
氨用旋启式止回阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素)，可耐燃气、液氨腐蚀，低温可至-40℃-120℃。阀体全部采用精铸，防止阀门耐腐蚀性能差、壳体易穿孔的缺点。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。
产品介绍：
氨用止回阀有法兰升降式氨用止回阀、法兰立式氨用止回阀和法兰旋启式氨用止回阀，严格按氨用阀门标准设计制造，密封面采用巴氏合金或四氟聚乙烯，摩擦系数小，耐磨性能好，动作灵活可靠 ，密封性能优良。适用于氨气或液氨管道，起防止介质回流。
工作原理：
氨用止回阀阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
产品特点：
1、阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果好；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
技术规范：
公称压力 PN(MPa) | 试验压力ps(MPa) | 工作压力P(MPa) | 工 作 温 度（°C） | 适用介质 | |
壳 体 | 密 封 | ||||
2.5 | 2.75 | 3.75 | 2.5 | 四 氟 塑片 | 氨气、氨液 |
零件材料：
零 件 名 称 | 阀 体 | 阀 瓣 | 密 封 圈 |
H44B-25C | 铸 钢 | 碳 钢 | 巴 氏 合 金 |
H44B-40C |
主要外型和连接尺寸：
公称通经DN/mm | 尺寸/mm | 重量kg | |||||||
L | D | D1 | D2 | b | z-Фd | DO | H | ||
25 | 160 | 115 | 85 | 65 | 16 | 4-Ф14 | - | - | - |
32 | 180 | 135 | 100 | 78 | 18 | 4-Ф18 | - | - | - |
40 | 200 | 145 | 110 | 85 | 18 | 4-Ф18 | - | 150 | 18 |
50 | 230 | 160 | 125 | 100 | 20 | 4-Ф18 | 185 | 160 | 21.3 |
65 | 290 | 180 | 146 | 120 | 22 | 8-Ф18 | 215 | 175 | 28.1 |
80 | 310 | 195 | 160 | 135 | 22 | 8-Ф18 | 235 | 185 | 37.6 |
100 | 350 | 230 | 190 | 160 | 24 | 8-Ф23 | 270 | 220 | 56.7 |
125 | 400 | 270 | 220 | 188 | 28 | 8-Ф25 | 340 | 248 | 92 |
150 | 480 | 300 | 250 | 218 | 30 | 8-Ф25 | 375 | 276 | 129.5 |
200 | 550 | 360 | 310 | 276 | 34 | 12-Ф25 | 435 | 350 | 210 |
250 | 650 | 435 | 370 | 332 | 36 | 12-Ф30 | 515 | 410 | 294 |
300 | 750 | 485 | 430 | 390 | 40 | 16-Ф30 | 550 | 430 | 367 |
350 | 850 | 550 | 490 | 448 | 44 | 16-Ф34 | - | 466 | 410 |
400 | 950 | 610 | 550 | 505 | 48 | 16-Ф34 | 67 | 560 | 461 |
500 | 1150 | 730 | 660 | 610 | 52 | 20-Ф41 | - | - | 850 |
