价 格
订货量
￥200.00
1 - 9
￥190.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：渤工阀门 | 型号：H41F-16C | 连接形式：法兰 |
| 材质：铸钢 | 压力环境：常压 | 工作温度：常温 |
| 外形：中型 | 公称通径：DN15-DN250mm | 密封材料：PTFE |
| 标准：国标 | 流动方向：单向 | 形态：旋塞式 |
| 零部件及配件：配件 | 类型(通道位置)：二通式 | 适用介质：氨气、液氨 |
| 规格：DN15-DN250 | 是否跨境货源：否 | 包装：木箱、木架 |
『氨用止回阀』适用于各种轻重工业及楼宇管道。【氨用止回阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|

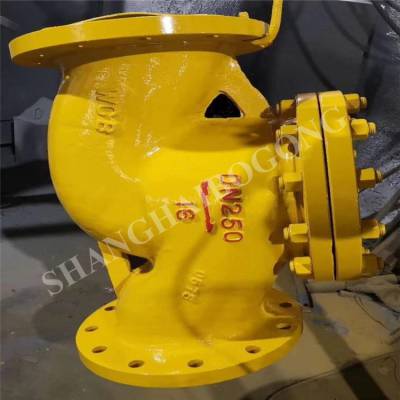

产品名称 | 升降式氨用止回阀 |
产品型号 | H41B、H41F、H41N |
公称通径 | DN15～DN250 |
压力范围 | PN10-PN100 |
阀体材质 | 铸钢，不锈钢304、316、316L |
一氨用升降式止回阀主要概述：
氨用升降式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
氨用升降式止回阀氨用系列阀门主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。适于温度-40~+150℃的氨、氨液介质的管路及液化气管路上，作启闭作用。本系列阀门结构紧凑，通道流畅耐性好，流阻系数小。密封面采用巴氏合金、四氟、尼龙、氟料，使用寿命长，在使用过程中遇到温差幅度变化环境下，能自然达到化学处理性能。
二、氨用升降式止回阀性能规范：
| 公称压力 PN(MPa) | 试验压力ps(MPa) | 工作压力P(MPa) | 工 作 温 度（°C) | 适用介质 | |
| 壳 体 | 密 封 | ||||
| 2.5 | 2.75 | 3.75 | 2.5 | 四 氟 塑片 | 氨气、氨液 |
三、氨用升降式止回阀主要零件材料：
| 零 件 名 称 | 阀 体 | 阀 瓣 | 密 封 圈 |
| H41B-25C | 铸 钢 | 碳 钢 | 巴 氏 合 金 |
| H41B-40C |
四、氨用升降式止回阀主要外形尺寸：
公称通 DN(mm) | H41N-25型主要尺寸（mm） | 重量 | ||||||||
L | D | D1 | D2 | b | f | Z-фd | H | D3 | (kg) | |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 100 | - | 5 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 105 | - | 7 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 115 | 100 | 9 |
32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-18 | 120 | 120 | 10 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 140 | 135 | 15 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 150 | 150 | 20 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 160 | 175 | 25 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 175 | 200 | 32 |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 200 | 230 | 57 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 230 | 273 | - |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 265 | 330 | - |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 300 | 365 | - |
