| 品牌：渤工阀门 | 型号：MT-980-25RL | 连接形式：法兰 |
| 材质：不锈钢（316L） | 压力环境：常压 | 工作温度：常温 |
| 外形：中型 | 公称通径：DN15-DN250mm | 密封材料：PTFE |
| 标准：国标 | 流动方向：单向 | 形态：旋塞式 |
| 零部件及配件：配件 | 类型(通道位置)：直通式 | 适用介质：液化石油气 ,液氨，油品 , 天然气等非腐蚀性介质。 |
| 规格：DN15-DN250 | 是否跨境货源：否 | 包装：木箱、木架 |
『限流阀』适用于各种轻重工业及楼宇管道。【限流阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|

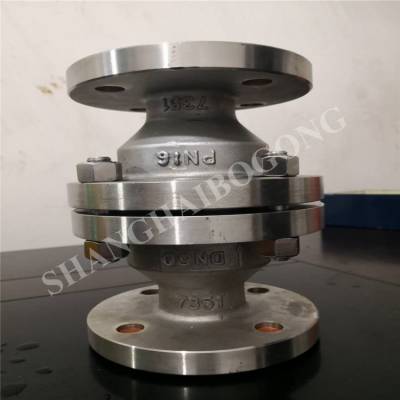

产品名称 | 氨用限流阀 |
产品型号 | MT-980 |
公称通径 | DN15～DN250 |
压力范围 | PN10-PN64 |
阀体材质 | 铸钢，不锈钢304、316、316L |
用途和性能规范
MT-980氨用限流阀使用于城市燃气，液氨，液化气等管道,也使用于炼油厂,化工厂,火力发电厂的冷却系统,
作为控制介质流量的启闭装置。
操作原理和结构说明
1、本阀门安装管道上在正常额定流量内为常开。
2、安装管道上流量超过本阀门额定值时，本阀门自动关闭，当安装管道上流量付正常时阀门自
动开启，自动开启时进口介质通过阀蕊上的小孔（5号）导流，两端压力平衡后弹簧自动收缩阀
门开启。
3、本阀门主要采锥型用密封面,弹簧控制流量，利用介质的流速推力控制管道上流量。
特点说明
本阀是一种安全保护阀，使用于油品、液化气、液氨、氨气等非腐蚀性介质。在管道内介质流速超
过设定值时即时关闭，在管道或附件损坏流速过大自动关闭，防止事故的发生或扩大，一般安装于贮罐
进出口，或管道出口，保卫下游设备的安全性。
阀门的使用保管注意事项
◆ 阀门在日常保管时应将对各个通路用塞子或封盖封闭,存放在干燥通风的室内,长期存放应经常
检查,消除污垢,并在加工面上涂防锈油防止锈蚀.
◆ 安装前应将本阀清洗干净,将各螺丝连接处拧紧. 本阀可安装在任何工作位置,但应便于操作和维修
◆ 本阀只能单向限流,安装时必需注意阀门流向道标志,并将要保护本阀的各部件的清洁防止锈蚀.
◆ 订货须注明法兰密封形式.
◆ 必需正确使用本阀,如不按照本公司的使用说明,造成的损坏责任一切自负.
◆ 使用前请仔细阅读本说明书.阀门的使用保管注意事项
◆ 阀门在日常保管时应将对各个通路用塞子或封盖封闭,存放在干燥通风的室内,长期存放应经常
检查,消除污垢,并在加工面上涂防锈油防止锈蚀.
◆ 安装前应将本阀清洗干净,将各螺丝连接处拧紧. 本阀可安装在任何工作位置,但应便于操作和维修
◆ 本阀只能单向限流,安装时必需注意阀门流向道标志,并将要保护本阀的各部件的清洁防止锈蚀.
◆ 订货须注明法兰密封形式.
◆ 必需正确使用本阀,如不按照本公司的使用说明,造成的损坏责任一切自负.
◆ 使用前请仔细阅读本说明书.阀门的使用保管注意事项
◆ 阀门在日常保管时应将对各个通路用塞子或封盖封闭,存放在干燥通风的室内,长期存放应经常
检查,消除污垢,并在加工面上涂防锈油防止锈蚀.
◆ 安装前应将本阀清洗干净,将各螺丝连接处拧紧. 本阀可安装在任何工作位置,但应便于操作和维修
◆ 本阀只能单向限流,安装时必需注意阀门流向道标志,并将要保护本阀的各部件的清洁防止锈蚀.
◆ 订货须注明法兰密封形式.
◆ 必需正确使用本阀,如不按照本公司的使用说明,造成的损坏责任一切自负.
◆ 使用前请仔细阅读本说明书.
主要零件材料及标准
| 零 件 名 称 | 材 料 |
| 阀 体 | WCB |
| 弹簧 | V50Cr+镀镍 |
| 内件 | 13%Cr |
| O型川 | 丁晴橡胶 |
| 法兰连接 | JB/T79-84 |
| 结构长度 | GB 12221-89 |
性能规范表
| 公称压力 | 2.5 | Mpa | |
| 强度试验 | 3.8 | ||
| 工作温度 | -29-+80 | ||
| 关闭流速 | 3-5m-s | ||
| 正常流速 | ≤1.5m/s | ||
| 关闭时间 | 《10秒 | ||
| 适用介质: | 液化石油气 ,液氨，油品 , 天然气等非腐蚀性介质。 | ||
主要外形尺寸
| DN-JIS | L | 流量:升/分Max.FIoW/min | |
| mm | in | ||
| 25 | 1" | 160 | 160 |
| 32 | 1-1/4" | 200 | 400 |
| 40 | 1-1/2" | 200 | 400 |
| 50 | 2" | 240 | 640 |
| 80 | 3" | 283 | 1600 |
| 100 | 4" | 305 | 2500 |
| 150 | 6" | 403 | 3300 |
| 200 | 8" | 502 | 5900 |
