价 格
订货量
￥285.00
1 - 9
￥280.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：渤工阀门 | 型号：EG641J-10 | 材质：铸铁 |
| 连接形式：法兰 | 结构形式：往复式 | 公称通径：DN20-200mm |
| 适用介质：各种高腐蚀化学介质 | 驱动方式：气动 | 压力环境：常压 |
| 工作温度：常温 | 标准：英标 | 流动方向：单向 |
| 零部件及配件：配件 | 用途：截止 | 类型(通道位置)：二通式 |
| 规格：DN20-200 | 是否跨境货源：否 | 包装：木箱、木架 |

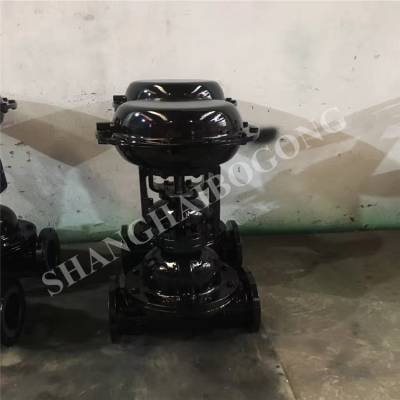

『气动英标衬胶隔膜阀』适用于各种轻重工业及楼宇管道。【气动英标衬胶隔膜阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 气动英标衬胶隔膜阀 |
产品型号 | EG641J |
公称通径 | DN15-350mm |
压力范围 | 0.6-1.6MPa |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品概述：
EG641J气动英标衬胶隔膜阀适用范围应用于***、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域。
性能规范：
型号 | 公称压力 | 试验压力PS（Mpa） | 适用介质 | 工作温度（℃） | |
壳体试验 | 密封试验 | ||||
EG641J-6 | 0．6 | 0．9 | 0．66 | W．非腐蚀性流体 | ≤100 |
EG641J-10 | 1．0 | 1．5 | 1．1 | ||
EG641J-16 | 1．6 | 2．4 | 1．76 | ||
G641J-6 | 0．6 | 0．9 | 0．66 | ||
G641J-10 | 1．0 | 1．5 | 1．1 | ||
主要外形及连接尺寸：
型号 | 公称通径 | 尺寸 | 质量（㎏） | |||||||
J型 | W型 | f | D1 | D | D0 | n-d | H | |||
EG641J-16 EG641W-16 EG641FS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-14 | 92 | 3 |
25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-14 | 96 | 4 | |
32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-18 | 131 | 6．5 | |
40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-18 | 142 | 7．5 | |
50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-18 | 167 | 10．5 | |
65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-18 | 203 | 17．5 | |
80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-18 | 216 | 25 | |
100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-18 | 270 | 36 | |
125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-18 | 319 | 47 | |
150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
300 | 757 | 749 | 4 | 400 | 445 | 12-22 | ||||
EG641J-10 EG641W-10 EG641FS-10 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-14 | 92 | 3 |
25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-14 | 96 | 4 | |
32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-18 | 131 | 6．5 | |
40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-18 | 142 | 7．5 | |
50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-18 | 167 | 10．5 | |
65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-18 | 203 | 17．5 | |
80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-18 | 216 | 25 | |
100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-18 | 270 | 36 | |
125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-18 | 319 | 47 | |
150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
EG641J-6 EG641W-6 EG641FS-6 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-18 | 319 | 47 |
150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
300 | 757 | 749 | 4 | 400 | 445 | 12-22 | ||||
