价 格
订货量
￥200.00
1 - 9
￥190.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：渤工阀门 | 型号：J45J-16 | 连接形式：法兰 |
| 材质：铸铁 | 公称通径：DN40-DN300 mm | 3C阀门类别：工业 |
| 适用介质：各种高腐蚀化学介质 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 形态：角式 |
| 类型(通道位置)：二通式 | 规格：DN40-DN300 | 是否跨境货源：否 |

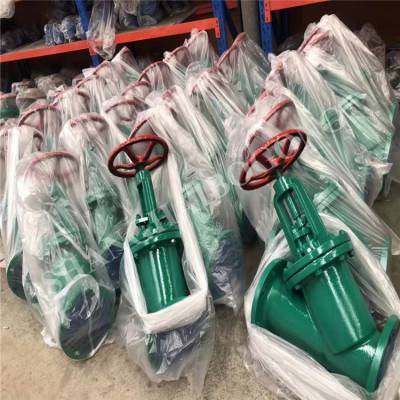

J41J、 J44J、 J45J衬胶截止阀
衬胶截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流，专用于机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备采矿设备，市政、电子工业等。
衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
衬胶截止阀产品特点：
1、塑料衬里J41型直通式、J45型直流 式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
衬胶截止阀测试与制造标准：
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5密封：PN×1.1
结构长度：GB12221(1系列) | Face to face dimension:GB12221(Series1)) |
设计与制造：GB12235 | Desi gn and manufacture:GB12235 |
法兰连接尺寸:GB4216 | Flange connection:GB4216 |
衬胶截止阀材料
阀体 | 铸铁、球墨铸铁、碳钢、不锈钢 |
蝶板 | 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
阀杆 | 碳钢镀镍磷、不锈钢 |
阀座密封圈 | 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
手轮 | 铸铁、碳钢 |
设计标准 | GB12233/GB12233 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
驱动方式 | 手动、电动、气动 |
结构形式 | 直通、直流、角式 |
公称压力 | 0.6、1.0、1.6、2.5 |
衬胶截止阀解析：
衬胶阀门是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。用于流体控制的阀门，从简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多，阀门的公称通径从微小的仪表阀大至通径达10m的工业管路用阀。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体的流动。能够制作内衬胶阀门有：衬胶蝶阀、衬胶截止阀、衬胶隔膜阀、衬胶闸阀、衬胶止回阀、衬胶调节阀等。
衬胶截止阀工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
衬胶截止阀材料：阀体 铸铁、球墨铸铁、碳钢、不锈钢； 蝶板 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料； 阀杆 碳钢镀镍磷、不锈钢； 阀座密封圈 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM；手轮 铸铁、碳钢。
衬胶截止阀主要外形尺寸和连接尺寸：
公称通经(DN) | 公称压力(Mpa) | 工作压力(Mpa) | L(mm) | D(mm) | D1(mm) |
15 | 1.6
1.0 | 1.6
1.0
0.6 | 130 | 95 | 65 |
20 | 150 | 105 | 75 | ||
25 | 160 | 115 | 85 | ||
32 | 180 | 140 | 100 | ||
40 | 200 | 150 | 110 | ||
50 | 230 | 165 | 125 | ||
65 | 290 | 185 | 145 | ||
80 | 310 | 200 | 160 | ||
100 | 350 | 220 | 180 | ||
125 | 400 | 250 | 210 | ||
150 | 480 | 285 | 240 | ||
200 | 600 | 340 | 295 | ||
250 | 622 | 405 | 355 | ||
300 | 698 | 460 | 410 |
