| 材质：铸铁 | 品牌：渤工阀门 | 连接形式：法兰 |
| 类型(通道位置)：直通式 | 驱动方式：气动 | 介质温度：≤120°℃ |
| 工作压差：100 | 型号：GJ841X-10 | 产品别名：气动管夹阀 |
| 适用范围：冶金、化工、水泥、陶瓷、玻璃、塑料、废水处理、制约、食品饮料、酿酒等行业。 | 流动方向：单向 | 用途：截止 |
| 适用介质：矿浆、磨料、干湿性粉尘类 | 压力环境：常压 | 规格：DN15-400 |
| 是否跨境货源：否 | 包装：木箱、木架 |
『气动管夹阀』适用于各种轻重工业及楼宇管道。【管夹阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 气动管夹阀 |
产品型号 | GJ841X |
公称通径 | DN15-400mm |
压力范围 | 0.6MPa |
阀体材质 | 铸铁、铝合金、碳钢、不锈钢 |
产品概述：

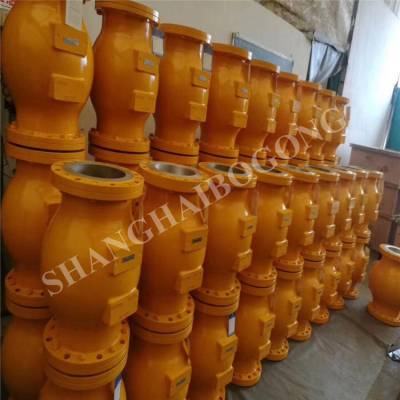

GJ841X气动管夹阀(气囊阀)。该系列产品无密封点，不会发生泄漏现象；耐颗粒磨蚀，输送含有纤维的液体也不会阻塞。其性能可与进口产品相媲美。
一、主要结构形式：
本阀门由阀体、橡胶阀套、阀盖等零件组成。
二、工作原理：
控制介质未输入时，橡胶管套和阀体之间的空腔与大气连通，胶套受流体压力处于向外张紧状态。因为管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的长度与直径不会因为流体压力而变化，当控制介质进入管套与阀体之间的空腔时，橡胶管套在介质压力下变形截流。
三、安装及维护：
(1)、本阀门在管道上任意安装，没有介质流向限制。
(2)、本阀门维护成本低，只需根据实际使用更换橡胶管套。
产品特点：
管阀同径:结构简单,橡胶套内径与管道相同,局部阻力损失小。
无泄漏：无密封点，控制介质空间和阀门通道完全隔离，不存在内外泄漏。
含杂关闭:依靠橡胶套变形实现启闭，即使流体含固体颗粒或纤维杂质也不会阻塞，均可完全迅速地将其包裹关闭。
适用面广：结构简单，仅三个部件，可代替体积大、结构复杂的阀门，尤其适用于有防爆要求的场合。
高效长寿：含增强帘布的橡胶管套，能够经受高频率的启闭作业，耐酸、碱和化学介质，具有很长的使用寿命。
安装简单：阀门安装无方向性，使用管道无需清洗，一旦将橡胶套损坏，更换简单迅速。
控制方便：根据需要可实现就地或远距离自动化操作控制。
产品用途：
本产品广泛应用于:冶金、化工、水泥、陶瓷、玻璃、塑料、废水处理、制约、食品饮料、酿酒等行业。
适用于包含纤维的液体、石油、矿浆、水泥、粉体、浆料、下水道污泥等流体,即使混有固态物质也可完全截断。
结构与材料：
①阀体：铸铝/铸铁
②橡胶套：天然橡胶/增强帘布
③阀盖：合金钢
工作原理：
在控制介质未输入时，胶套和阀体之间的空腔与大气连通，胶套受流体压力处于向外张紧状态．因为管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的长度与直径不会因为流体压力而变化．当控制介质进入管套与阀体之间的空腔时，管套在介质压力下变形截流．如下图所示：
技术参数：
阀体：铸铝/铸铁 | 口径规格：DN50-300 |
控制介质：压缩气体 | 工作压力：最小闭合压力0.15Mpa |
控制压力0.6Mpa | 正常工作压差0.2-0.3 Mpa |
使用温度：≤120℃ | 耐酸碱性：≤10%浓度 |
注意事项：
1、压缩空气的杂质和水份影响胶套的使用寿命，应在气路中设置过滤器，以除去杂质和水份。
2、在配管时充分清除管道和接头中的杂质、切屑粉末等。
3、维修保养胶套时，务必事先关闭供气阀门，并将启动回路中的压缩空气排尽后，方可进入维修作业。
4、避免气阀胶套发生冻结，如在摄氏5°C以下使用时，应使用干燥器处理干燥空气。
GJ841X气动夹管阀(气囊阀)产品结构及安装尺寸表：
口径 | L | H | D | K | n-L |
DN40 | 150 | 40 | 145 | 110 | 4-18 |
DN50 | 180 | 60 | 160 | 125 | 4-18 |
DN65 | 180 | 60 | 180 | 145 | 4-18 |
DN80 | 220 | 75 | 195 | 160 | 4-18 |
DN100 | 280 | 95 | 215 | 180 | 8-18 |
DN125 | 345 | 120 | 245 | 210 | 8-18 |
DN150 | 414 | 145 | 280 | 240 | 8-23 |
DN200 | 550 | 182 | 335 | 295 | 8-23 |
DN250 | 680 | 229 | 390 | 350 | 12-23 |
DN300 | 820 | 278 | 440 | 400 | 12-23 |
