| 品牌：渤工阀门 | 型号：500X-25Q | 连接形式：法兰 |
| 驱动方式：水力控制 | 流动方向：单向 | 材质：球墨铸铁 |
| 形态：隔膜式 | 公称通径：DN40-DN800 | 零部件及配件：配件 |
| 外形：大型 | 标准：国标 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 适用介质：水 |
| 规格：DN40-DN800 | 是否跨境货源：否 | 包装：木箱、木架 |
『500X持压/泄压阀』适用于各种轻重工业及楼宇管道。【500X持压/泄压阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 持压/泄压阀 |
产品型号 | 500X、HCA43X |
公称通径 | DN40-800mm |
压力范围 | 1.0-2.5MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
产品概述：

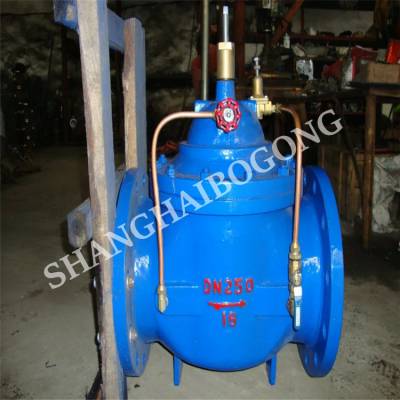

500X持压/泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
出厂压力测试：
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
工作原理：
1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
内部结构图及主要零部件材料：
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
浮球阀 | 铜合金 |
微型过滤器 | 不锈钢 |
连接尺寸（PN 1.0-2.5MPa）：
公称通径 | 尺 寸(mm) | |||||
DN(mm) | L | A1 | A | H1 | H | F |
20 | 150 | 130 | 325 | 179 | 212 | 116 |
25 | 160 | 130 | 325 | 179 | 212 | 116 |
32 | 180 | 130 | 325 | 179 | 212 | 116 |
40 | 200 | 140 | 335 | 210 | 265 | 168 |
50 | 203 | 140 | 335 | 210 | 265 | 168 |
65 | 215 | 140 | 335 | 215 | 310 | 180 |
80 | 241 | 145 | 345 | 245 | 350 | 210 |
100 | 270 | 155 | 365 | 305 | 460 | 284 |
125 | 300 | 165 | 385 | 365 | 520 | 310 |
150 | 330 | 180 | 410 | 415 | 570 | 370 |
200 | 400 | 205 | 465 | 510 | 840 | 463 |
250 | 480 | 225 | 505 | 560 | 890 | 525 |
300 | 550 | 245 | 545 | 658 | 1030 | 625 |
350 | 622 | 275 | 595 | 696 | 1090 | 705 |
400 | 685 | 285 | 625 | 735 | 1150 | 778 |
450 | 750 | 285 | 625 | 735 | 1150 | 778 |
500 | 811 | 410 | 780 | 750 | 1110 | 690 |
600 | 935 | 456 | 888 | 850 | 1286 | 785 |
安装示意图：
选型要点：
( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要求等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
( 6 )水利控制阀应设置在介质单向流动的管路上。
( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。
( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网高位置 等存气段 应设置自动排气阀。
( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
( 10 )阀门安装前应做强度和严密性试验。
( 11 )阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍;
B、阀门的严密性试验压力为公称压力的1.5倍;
C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏;
D、阀门试验持续时间按上表。
、
