| 品牌：渤工阀门 | 型号：LXLZ71H-10C | 连接形式：对夹式 |
| 主体材料：铸钢 | 公称通径：DN40-500mm | 3C阀门类别：工业 |
| 适用介质：灰渣水混合物 | 密封形式：硬密封型 | 标准：国标 |
| 外形：大型 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：手轮 | 用途：排渣 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：直通式 | 规格：DN40-DN500 |
| 包装：木箱、木架 |
产品名称 | 两项流排渣阀 |
产品型号 | LXLZ71H、LXLZ71Y |
公称通径 | DN40～DN500 |
压力范围 | PN10-PN16 |
阀体材质 | 铸钢 |
两相流对夹式排渣闸阀用途：
该产品适用于矿山，燃煤火电厂，湿式和干式输送系统的专用阀门，亦可用于建材行业、化工行业等易磨损管道中输送液固，气固两相介质。该产品适用于火力发电厂水除灰，干除灰系统或矿山工业及其它行业的两相流管道上作为启闭装置。

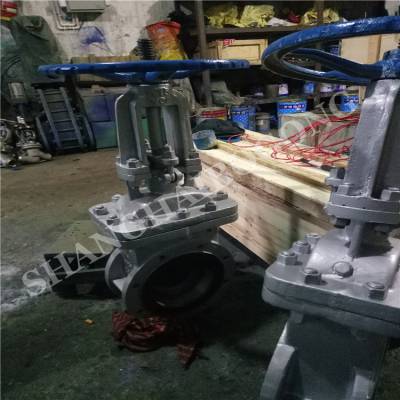

两相流对夹式排渣闸阀结构图片：
两相流对夹式排渣闸阀性能规范：
型号 | 公压力 MPa | 强度试验压力 MPa | 工作温度℃ | 适用介质 |
LXLZ971/71-10C | 1 | 1.5 | ≤ 400 | 渣水混合物 渣水比≤ 1：6 量大粒度≤ 50mm |
LXLZ971/71-16C | 1.6 | 2.4 | ||
LXLZ971/71-25C | 2.5 | 3.8 | ||
LXLZ971/71-40C | 4 | 6 |
两相流对夹式排渣闸阀主要零件材料：
零件名称 | 材料 | |||
10C | 16C | 25 | 40 | |
阀体 | WCB | |||
阀盖 | WCB | |||
闸板 | WCB+85CrMn(堆焊) | |||
阀杆 | 2Cr13不锈钢 | |||
阀杆螺母 | 铸钢青铜 | |||
两相流对夹式排渣闸阀主要外形尺寸和连接尺寸：
公称压力 PN/MPa | 公称通径 DN/mm | L | D | K | d | n-d | n-M | D | H | |
手动 | 电动 | |||||||||
1.6 | 50 | 100 | 165 | 125 | 99 | 2-φ18 | 2-φ16 | 280 | 320 | 470 |
65 | 100 | 185 | 145 | 118 | 2-φ18 | 2-φ16 | 280 | 390 | 560 | |
80 | 110 | 200 | 160 | 132 | 4-φ18 | 4-φ16 | 280 | 478 | 660 | |
100 | 120 | 220 | 180 | 156 | 4-φ18 | 4-φ16 | 320 | 549 | 730 | |
125 | 130 | 250 | 210 | 184 | 4-φ20 | 4-φ16 | 320 | 798 | 925 | |
150 | 140 | 280 | 240 | 211 | 4-φ22 | 4-φ20 | 320 | 849 | 1200 | |
200 | 150 | 340 | 295 | 266 | 6-φ26 | 6-φ24 | 36O | 890 | 1280 | |
250 | 150 | 405 | 355 | 319 | 6-φ26 | 6-φ24 | 360 | 950 | 1390 | |
300 | 160 | 460 | 410 | 37O | 6-φ26 | B-φ24 | 400 | 1000 | 1500 | |
350 | 180 | 520 | 470 | 429 | 8-φ26 | 8-φ24 | 400 | 1110 | 1450 | |
400 | 210 | 580 | 525 | 480 | 8-φ30 | 8-φ27 | 450 | 1190 | 1650 | |
450 | 230 | 640 | 585 | 548 | 10-φ30 | 1O-φ27 | 560 | 1260 | 1800 | |
500 | 240 | 715 | 650 | 609 | 1O-φ33 | 10-φ30 | 560 | 1330 | 1900 | |
2.5 | 50 | 100 | 165 | 125 | 99 | 2-φ18 | 2-φ16 | 280 | 320 | |
65 | 100 | 185 | 145 | 118 | 2-φ18 | 2-φ16 | 280 | 390 | ||
80 | 11O | 200 | 160 | 132 | 4-φ18 | 4-φ16 | 280 | 478 | ||
100 | 120 | 235 | 190 | 156 | 4-φ18 | 4-φ16 | 320 | 549 | ||
125 | 130 | 270 | 220 | 184 | 4-φ20 | 4-φ16 | 320 | 798 | ||
150 | 140 | 300 | 250 | 211 | 4-φ22 | 4-φ20 | 320 | 840 | ||
200 | 150 | 360 | 310 | 274 | 6-φ26 | 6-φ24 | 360 | 890 | ||
250 | 150 | 425 | 370 | 330 | 6-φ26 | 6-φ24 | 360 | 950 | ||
300 | 160 | 485 | 430 | 389 | 8-φ30 | 8-φ27 | 400 | 1000 | ||
350 | 180 | 555 | 490 | 448 | B-φ33 | B-φ30 | 400 | 1190 | ||
400 | 210 | 620 | 550 | 503 | 8-φ36 | 8-φ33 | 450 | 1250 | ||
450 | 230 | 670 | 600 | 548 | 10-φ36 | 10-φ33 | 560 | 1330 | ||
500 | 240 | 730 | 660 | 609 | 10-φ36 | 10-φ33 | 560 | 1430 | ||
40 | 50 | 100 | 165 | 125 | 99 | 2-φ16 | 2-φ16 | 280 | 320 | |
65 | 100 | 185 | 145 | 118 | 2-φ16 | 2-φ16 | 280 | 390 | ||
80 | 110 | 200 | 180 | 132 | 4-φ16 | 4-φ16 | 280 | 478 | ||
100 | 120 | 235 | 190 | 156 | 4-φ20 | 4-φ20 | 320 | 549 | ||
125 | 140 | 270 | 220 | 184 | 4-φ24 | 4-φ24 | 320 | 798 | ||
150 | 140 | 300 | 250 | 211 | 4-φ24 | 4-φ24 | 360 | 849 | ||
200 | 140 | 375 | 320 | 284 | 6-φ30 | 6-φ27 | 360 | 950 | ||
250 | 160 | 450 | 385 | 345 | 6-φ33 | 6-φ30 | 400 | 1000 | ||
300 | 180 | 515 | 450 | 409 | 8-φ33 | 8-φ30 | 400 | 1000 | ||
350 | 200 | 580 | 510 | 465 | 8-φ36 | 8-φ33 | 560 | 1190 | ||
400 | 240 | 660 | 585 | 535 | 8-φ36 | 8-φ33 | 560 | 1260 | ||
450 | 260 | 685 | 670 | 560 | 10-φ36 | 10-φ36 | 720 | 1310 | ||
500 | 280 | 755 | 670 | 615 | 10-φ39 | 10-φ39 | 720 | 1330 | ||
