价 格
订货量
￥220.00
1 - 9
￥210.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：渤工阀门 | 型号：Z643TC-10C | 材质：铸钢 |
| 连接形式：法兰 | 加工定制：是 | 适用介质：煤灰、矿渣、铁砂、氧化铝粉、煤粉等 |
| 压力环境：常压 | 标准：国标 | 外形：大型 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：定位器 |
| 形态：旋转式 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：DN40-DN400 | 包装：木箱、木架 |

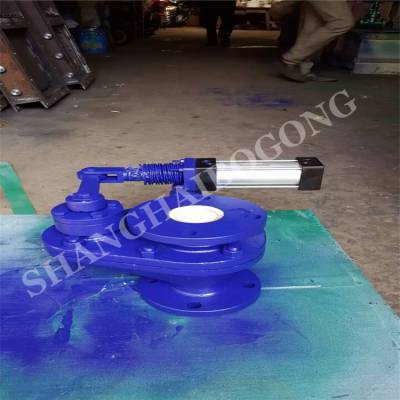

产品名称 | 摆动式陶瓷进料阀 |
产品型号 | Z643TC、BZ643TC |
公称通径 | DN40～DN400 |
压力范围 | PN10-PN16 |
阀体材质 | 铸钢、内衬陶瓷或者耐磨合金碳化钨 |
产品概述：
Z643TC、BZ643TC系列摆动式陶瓷进料阀可以替代传统的圆顶阀、翻转阀、吊中阀和双闸板阀等用作仓泵的进料阀门，同时也可用于矿山、冶金、氧化铝等领域中各类有磨损的干灰、水渣、矿渣、铁砂等介质，阀体内腔无积料，无卡阻，密封性能好，使用寿命长。
主要性能特点：
Z643TC、BZ643TC系列摆动式陶瓷进料阀（陶瓷旋转阀）采用结构陶瓷作密封副（闸板及阀座均为高强度耐磨增韧结构陶瓷材料），硬度高，耐冲刷，耐磨损。大阀腔设计和旋转式闸板密封结构启闭过程中阀板有自研磨功能，启闭灵活，并有研磨自洁功能,阀门关闭时单向密封,适用于干灰、粉煤、渣浆、颗粒物料等介质的输送,常用于火电厂气力除灰、氧化铝粉气力输送、矿渣下料等系统中进料下料阀以及排气平衡阀,无积料,无卡涩,维护简单,使用寿命长。
产品规范：
设计规范：GB/T 12224
结构长度：根据客户要求或厂家标准
连接标准：GB/T 9113/JB 79.1/ HG 20592
压力试验：JB/T 9092
产品标识：GB/T 12220
供货规范：GB/T 12252
产品范围：
主体材质：碳钢（WCB）、不锈钢（CF8、CF8M、CF3、CF3M）等
公称通径：DN40-DN400(2"-24")
公称压力：PN6-PN25
适用温度：-29~+425℃
操作方式：气动(常用)
适用介质：煤灰、矿渣、铁砂、氧化铝粉、煤粉等
主要零部件材料：
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 下阀体 | WCB | 6 | 密封垫片 | 高温纸板 |
2 | 阀座 | 结构陶瓷 | 7 | 上阀体 | WCB |
3 | 阀板 | WCB+结构陶瓷 | 8 | 阀杆 | 2Cr13 |
4 | 托架 | WCB | 9 | 曲柄 | WCB |
5 | 中体 | WCB | 10 | 气动装置 | 成品件 |
应用规范：
设计与制造 | GB/T 12224 | |
连接端尺寸 | 结构长度 | 厂商标准 |
法兰尺寸 | JB/T 79.1 | |
检验与试验 | GB/T 9092 | |
材料 | 碳钢 | GB/T 12229 |
不锈钢 | Gb/T 12230 | |
标志 | Gb/T 12220 | |
供货 | Gb/T 12252 | |
主要外形和连接尺寸：
DN | PN(Mpa) | L | D | D1 | D2 | b | n-Φd | FQGA |
50 | 1.0 | 200 | 160 | 125 | 99 | 15 | 4-Ф18 | 80x65 |
65 | 220 | 180 | 145 | 118 | 15 | 4-Ф18 | 80x80 | |
80 | 250 | 195 | 160 | 132 | 16 | 8-Ф18 | 100x95 | |
100 | 280 | 215 | 180 | 156 | 16 | 8-Ф18 | 125x115 | |
125 | 320 | 245 | 210 | 184 | 18 | 8-Ф18 | 125x140 | |
150 | 360 | 280 | 240 | 211 | 18 | 8-Ф22 | 160x165 | |
200 | 335 | 335 | 295 | 266 | 20 | 8-Ф22 | 200x220 |
