价 格
订货量
￥280.00
1 - 9
￥270.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：上海渤工 | 型号：H76H-10C | 材质：不锈钢(316L) |
| 连接形式：对夹 | 加工定制：是 | 种类：DDCV双瓣式 |
| 结构形式：旋启式 | 公称通径：DN15-DN600mm | 适用介质：水、蒸汽、油品等 |
| 形态：蝶式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：自力式 | 工作温度：常温 |
| 类型(通道位置)：二通式 | 规格：DN15-DN600 | 包装：木箱、木架 |
『对夹止回阀』适用于各种轻重工业及楼宇管道。【对夹止回阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|

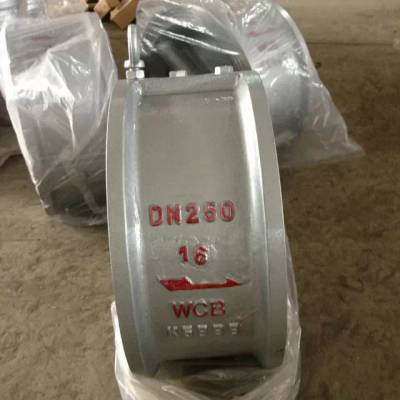

产品名称 | 对夹双瓣蝶式止回阀 |
产品型号 | H76H/W、H77X、H74H/W、H71H/W |
公称通径 | DN15～DN600 |
压力范围 | PN10-PN40 |
阀体材质 | 铸钢，不锈钢304、316、316L |
产品概述：
对夹双瓣蝶式止回阀又称对夹双瓣旋启式止回阀是由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。针对传统使用的H44型法兰连接旋启式止回阀具有体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短等缺点。阀门供应网针对传统法兰结构止回阀存在的问题，研制生产了对夹式止回阀系列，H76对夹双瓣旋启式止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等。
应用范围：
双瓣旋启对夹式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
结构特点：
1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3. 阀瓣关闭快速，水锤压力小；
4. 水平管道或垂直管道均可使用，安装方便；
5. 流道通畅、流体阻力小；
6. 动作灵敏、密封性能好；
7. 阀瓣行程短、关阀冲击力小；
8. 整体结构、简单紧凑、造型美观；
9. 使用寿命长、可靠性高。
标准规范：
设计制造标准：JB/T 8937
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
对夹双瓣（蝶式）旋启式止回阀与法兰单瓣旋启式止回阀的对比：
结构形式 | H76型对夹双瓣旋启式止回阀 | H44型法兰单瓣旋启式止回阀 |
水锤压力 | 水锤压力小，阀瓣行程短、并有弹簧辅助关闭、关阀速度快 | 水锤压力很大，阀瓣行程长，需要较长的关闭时间 |
H76型的水锤压力只有H44型的1/2～1/5 | ||
尺寸和重量 | 结构长度很短、体积小、重量轻，便于阀门的安装、搬运、存放及管道的布置，并能大量节约材料、降低成本 | 结构长度很长，体积笨大，重量很重 |
H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 | ||
流体阻力 | 流体阻力小，流体阻力系数ζ为2.6～0.7，随着阀门口径的增大，流体阻力系数减小 | 流体阻力小，流体阻力系数ζ为1.3～3，但在低压工况下，阀瓣不能完全开启，流体阻力大。流体阻力随着阀门口径的增大而增大 |
安装 | 可水平安装或垂直安装，重量轻，不必为阀门设置支座 | 可水平安装或垂直安装，大口径阀门重量重，需设置支座 |
开启压力 | 开启压力很小，阀瓣在很小的压差下就能完全打开 | 开启压力较大，阀瓣在较大的压差下才能完全打开 |
可靠性 | 阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高 | 阀门关闭时的巨大冲击力及水锤压力容易损坏阀门 |
流体力学性能：
公称通径 | 阀门全开启时的流体阻力系数 | 常温下阀门全开启时的水流量系数 | 流体的流向 | ||||
DN | NPS | Kv(m3/h) | Cv(U.S) | Cv(U.K) | ↑ | → | |
开启压力近似值KPa | |||||||
50 | 2 | 2.6 | 63 | 74 | 62 | 2 | 1 |
65 | 21/2 | 2.4 | 109 | 128 | 107 | 2 | 1 |
80 | 3 | 2.3 | 172 | 201 | 169 | 2 | 1 |
100 | 4 | 2.0 | 289 | 338 | 283 | 2 | 1 |
125 | 5 | 1.8 | 476 | 557 | 466 | 2 | 1 |
150 | 6 | 1.5 | 750 | 878 | 735 | 2 | 1 |
200 | 8 | 1.3 | 1432 | 1675 | 1403 | 2 | 1 |
250 | 10 | 1.2 | 2330 | 2726 | 2283 | 2 | 1 |
300 | 12 | 1.0 | 3676 | 4301 | 3602 | 2 | 1 |
350 | 14 | 0.9 | 5274 | 6171 | 5169 | 2 | 1 |
400 | 16 | 0.8 | 7306 | 8548 | 7160 | 3 | 1 |
450 | 18 | 0.8 | 9246 | 10818 | 9061 | 3 | 1 |
500 | 20 | 0.8 | 11415 | 13356 | 11187 | 3 | 1 |
600 | 24 | 0.7 | 17573 | 20560 | 17222 | 3 | 1 |
700 | 28 | 0.7 | 23919 | 27985 | 23441 | 4 | 1 |
750 | 30 | 0.7 | 27458 | 32126 | 26909 | 4 | 1 |
800 | 32 | 0.7 | 31241 | 36552 | 30616 | 4 | 1 |
900 | 36 | 0.7 | 39539 | 46261 | 38748 | 4 | 1 |
1000 | 40 | 0.7 | 48814 | 57112 | 47838 | 4 | 1 |
1050 | 42 | 0.7 | 53817 | 62966 | 52741 | 4 | 1 |
1200 | 48 | 0.7 | 70292 | 82242 | 68886 | 4 | 1 |
结构图：
国标1.0-10MPa主要连接尺寸：
公称通径 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | PN6.4 | PN10.0 | ||||||
L | D | L | D | L | D | L | D | L | D | L | D | |
DN50 | 60 | 109 | 60 | 109 | 60 | 109 | 60 | 109 | 60 | 115 | 60 | 122 |
DN65 | 67 | 129 | 67 | 129 | 67 | 129 | 67 | 129 | 67 | 140 | 67 | 147 |
DN80 | 73 | 144 | 73 | 144 | 73 | 144 | 73 | 144 | 76 | 150 | 73 | 157 |
DN100 | 73 | 164 | 73 | 164 | 73 | 170 | 73 | 170 | 79 | 177 | 79 | 183 |
DN125 | 86 | 194 | 86 | 194 | 86 | 197 | 86 | 197 | 105 | 213 | 105 | 220 |
DN150 | 98 | 220 | 98 | 220 | 98 | 227 | 98 | 227 | 136 | 250 | 136 | 260 |
DN200 | 127 | 275 | 127 | 275 | 127 | 287 | 127 | 293 | 165 | 313 | 165 | 324 |
DN250 | 146 | 330 | 146 | 332 | 146 | 343 | 146 | 355 | 213 | 364 | 213 | 394 |
DN300 | 181 | 380 | 181 | 387 | 181 | 403 | 184 | 450 | 229 | 424 | 229 | 458 |
DN350 | 184 | 440 | 184 | 447 | 184 | 460 | 222 | 478 | - | - | - | - |
DN400 | 191 | 492 | 191 | 498 | 191 | 518 | 232 | 549 | - | - | - | - |
DN450 | 203 | 542 | 203 | 558 | 203 | 568 | - | - | - | - | - | - |
DN500 | 219 | 597 | 219 | 620 | 219 | 624 | - | - | - | - | - | - |
DN600 | 222 | 698 | 222 | 734 | 222 | 734 | - | - | - | - | - | - |
