价 格
订货量
￥600.00
1 - 9
￥590.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：渤工阀门 | 型号：HS41X-10P | 连接形式：法兰 |
| 驱动方式：水力控制 | 流动方向：单向 | 材质：铸铁 |
| 形态：隔膜式 | 公称通径：DN40-DN600 | 零部件及配件：配件 |
| 外形：大型 | 标准：国标 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 适用介质：水 |
| 规格：DN40-DN600 | 包装：木箱、木架 |
产品说明

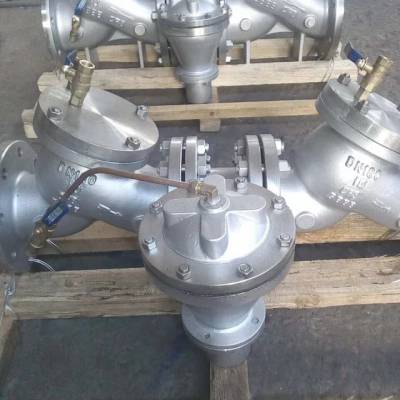

HS41X倒流防止器是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，***，使用寿命长。倒流防止器广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
正常供水时工作原理
A、当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态。
B、如进口压力下降，共前后压差下降到一定值时，弹簧推动阀瓣向上，排水器又开启泄压，泄压到与进口压力恢复一定压差时，排水器又关闭。
普通型与安全型
HS41X-16普通型倒流防止器为多重止回密封串联而成，当其中有一只密封破坏时，另二只还起密封作用，防止回流。但三只止回密封同时破坏后，就失去了止回作用。
HS41X-16-A 安全型铸铁防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其他也能起到防止回流污染的作用。
技术参数
| 公称压力 | 公称通径 | 适用介质 | 适用温度 | 法兰标准 | 试验标准 |
| 1.0～2.5MPa | 50～600mm | 水 | 0～80℃ | GB/T 17241.6GB/T 9113 | GB/T 13927API598 |
主要部件材料
| 序号 | 零部件名称 | 材质 |
| 1 | 阀体 | 铸铁、球墨铸铁、铸钢、不锈钢 |
| 2 | 阀盖 | 铸铁、球墨铸铁、铸钢、不锈钢 |
| 3 | 阀盘 | 球墨铸铁 |
| 4 | 弹簧 | 不锈钢、铬钒钢 |
| 5 | 防污阀 | 黄铜 |
外形结构图
主要外形尺寸
| 型号 | DN | 安全型L | 普通型L | D | φ | n-d | H |
| HS41X-16A（安全型） HS41X-16（普通型） | 50 | 455 | 410 | 165 | 125 | 4-φ18 | 190 |
| 65 | 480 | 430 | 185 | 145 | 4-φ18 | 200 | |
| 80 | 570 | 500 | 200 | 160 | 8-φ18 | 225 | |
| 100 | 710 | 640 | 220 | 180 | 8-φ18 | 248 | |
| 125 | 800 | 730 | 250 | 210 | 8-φ18 | 276 | |
| 150 | 910 | 830 | 285 | 240 | 8-φ23 | 308 | |
| 200 | 1090 | 1000 | 340 | 295 | 12-φ23 | 356 | |
| 250 | 1315 | 1200 | 405 | 355 | 12-φ25 | 410 | |
| 300 | 1475 | 1360 | 460 | 410 | 12-φ25 | 485 | |
| 350 | 1690 | 1560 | 520 | 470 | 16-φ25 | 528 | |
| 400 | 1860 | 1720 | 580 | 525 | 16-φ30 | 595 |
