价 格
订货量
￥160.00
1 - 9
￥150.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：上海渤工 | 型号：J941T-1Q6 | 连接形式：法兰 |
| 材质：球墨铸铁 | 公称通径：DN15-300mm | 3C阀门类别：工业 |
| 适用介质：水，蒸汽，油，煤气 | 压力环境：低压 | 工作温度：常温 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：电动 | 零部件及配件：配件 | 形态：角式 |
| 类型(通道位置)：直通式 | 规格：DN15-300 | 包装：木箱、木架 |

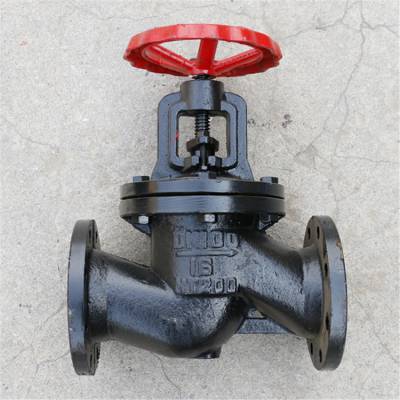

产品名称 | 铸铁截止阀 |
产品型号 | J41T、J941T |
公称通径 | DN15-300mm |
压力范围 | 1.0MPa-1.6MPa |
阀体材质 | 灰铸铁、球墨铸铁 |
一、简介：
铸铁截止阀是一种常用的截断阀，主要用来按通或截断管路中的介质，一般不用于调节流量，截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。与闸阀相比，截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长,启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。铸铁截止阀广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
二、优点：
1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
三、J41T铸铁截止阀尺寸：
型号 | 公称通径DN（mm） | 尺寸 | |||||||
L | D | D1 | D2 | b-f | Z-Φd | H | Do | ||
J41T-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 113 | 80 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 113 | 80 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 125 | 80 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 145 | 100 | |
40 | 200 | 1451 | 110 | 85 | 18-3 | 4-18 | 180 | 130 | |
50 | 230 | 60 | 125 | 100 | 20-3 | 4-18 | 200 | 130 | |
65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 205 | 150 | |
J41T-16 | 65 | 290 | 180 | 145 | 120 | 22-3 | 4-18 | 310 | 150 |
80 | 310 | 195 | 160 | 135 | 24-3 | 8-18 | 350 | 240 | |
100 | 350 | 215 | 181 | 155 | 26-3 | 8-18 | 365 | 240 | |
125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 430 | 300 | |
150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 450 | 300 | |
200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 556 | 300 | |
