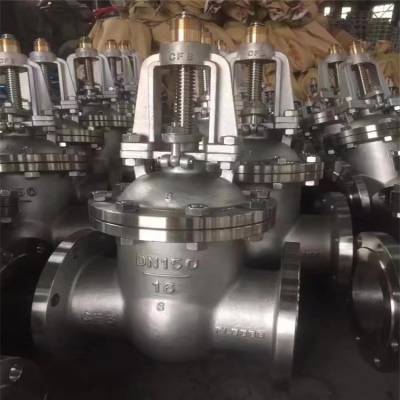

| 品牌：渤工阀门 | 型号：Z41W-25RL | 连接形式：法兰 |
| 主体材料：F304、F316、F316L | 公称通径：DN10-50mm | 3C阀门类别：工业 |
| 适用介质：水、蒸汽、油品等 | 密封形式：硬密封型 | 标准：国标、美标 |
| 外形：中型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：配件 | 用途：截止 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN10-DN50 |
| 包装：木箱、木架 |
『锻钢闸阀』适用于各种轻重工业及楼宇管道。【锻钢闸阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 锻钢法兰闸阀 |
产品型号 | Z41H、Z41Y、Z41W |
公称通径 | DN10-50 |
压力范围 | 1.6MPa-16.0MPa |
阀体材质 | A105、F11、F304、F316、F316L |
产品概述:
锻钢法兰闸阀有三种阀盖设计形式，一种是螺栓式阀盖,按这种设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)，客户有特殊要求时也可采用金属环连接，二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封，客户有特殊要求时也可采用合焊透连接，三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。
法兰锻钢阀门制造标准
法兰阀门符合API602和ANSIB16.34.检验与测试按API598,标志按MSS-SP-25
材质明细表:
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 阀体 | A276 410 & 430 | A182 F304 | A182 F304(L) | A182 F316(L) | |
4 | 阀座 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 闸板 | Corrugated SS + graphite | SS + PTFE | ||
6 | 阀杆 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 垫片 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 阀盖 | A276 420 | A276 304 | ||
9 | 螺栓 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 销子 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压盖 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
12 | 螺栓 | A193 2H | A194 4 | A194 8 | A194 8M |
13 | 填料压板 | A276 410 | |||
14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 阀杆螺母 | SS | |||
16 | 螺母 | A197 | |||
17 | 铭牌 | A473 431 | |||
18 | 手轮 | Flexible Graphite | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29~425 oC | -29~550 oC | -29~180 oC | ||
注意:客户需求的其他材质也可采用.密封面材料配对客户***内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
【锻钢法兰闸阀】尺寸 单位Unit：mm
公称通径 DN | 主要外形尺寸和连接尺寸 | WT | |||||||
L | d | S | L1 | T | L2 | H | Do | ||
Z41H-16C Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40 | |||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 | 6.9 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 | 918 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 | 13.5 |
32 | 120 | 28 | 43 | 14 | 11/4 | 21 | 201 | 166 | 19.5 |
40 | 135 | 36 | 49 | 15 | 11/2 | 21 | 227 | 180 | 28.5 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 | 3013 |
Z41H-64 Z11H-64 Z61H-64 | |||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 | 7.7 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 | 11.3 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 | 16.8 |
32 | 130 | 28 | 43 | 14 | 11/4 | 21 | 212 | 180 | 21.2 |
40 | 150 | 36 | 49 | 15 | 11/2 | 21 | 231 | 180 | 32.6 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 | 35 |
锻钢法兰闸阀尺寸和重量表 Dimensions（mm）and Weights（Kg）
通径 NPS
| 1/2 | 3/4 | 1 | 1/4 | 1 1/2 | 2 | ||
L（RF） L1（BW）
| 150 | 108 | 117 | 127 | 140 | 165 | 178 | |
300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
H（OPEN）
| 150，300 | 158 | 169 | 197 | 236 | 246 | 283 | |
600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
W
| 100 | 100 | 125 | 160 | 160 | 180 | ||
Weights
| 150
| RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
300
| RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
600
| RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
通径 NPS | 1/2 | 3/4 | 1 | 1/4 | 1 1/2 | 2 | |
L（RTJ） | 900，1500 | 216 | 229 | 254 | 279 | 305 | 368 |
L1（BW） | 900,1500 | 216 | 229 | 254 | 279 | 305 | 368 |
H（OPEN） | 197 | 197 | 236 | 246 | 283 | 330 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
Weights | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 | |
