| 产品特性：电站阀 | 品牌：上海渤工阀门 | 型号：H64Y-200V |
| 材质：合金钢 | 连接形式：焊接 | 加工定制：是 |
| 种类：DDCV双瓣式 | 结构形式：旋启式 | 公称通径：DN10-DN300mm |
| 适用介质：水、蒸汽、油品等 | 形态：柱塞式 | 压力环境：高压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：自力式 |
| 工作温度：高温 | 类型(通道位置)：二通式 | 规格：DN10-DN300 |
| 包装：木箱、木架 |
『高压电站止回阀』适用于各种轻重工业及楼宇管道。【止回阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 高压电站止回阀 |
产品型号 | H61Y、H64Y |
公称通径 | DN10-DN300mm |
压力范围 | 10-32MPa |
阀体材质 | 铸钢、铬钼钢、合金钢 |
产品概述：

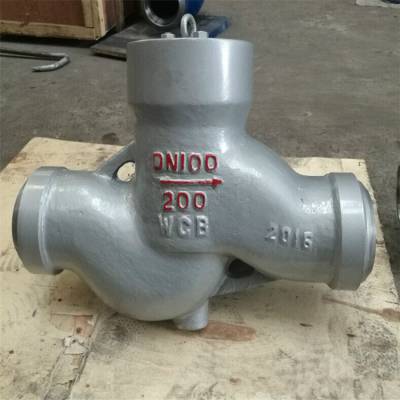

H61Y-200、H61Y-250、H61Y-320高压电站止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。
执行标准：
1．设计制造与验收按火力发电阀门标准ANSIB16.34API6DGB12236 E101和JB/T3595、DL/T531标准规定。
2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10GB12221标准规定或按用户要求。
3、压力-温度等级按E101、JB/T3595 API598GB9131 标准规定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25标准规定或按用户配管尺寸要求
性能规范：
结构特点：
1、阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。
2、阀体、阀盖均为模锻件。
3、阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐mo、抗擦伤性能好。
4、止回阀应安装在水平管道上介质流向从下往上流（正流）。
主要零部件材料：
结构图：
安装尺寸及重量：
