价 格
订货量
￥200.00
1 - 9
￥185.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：排泥 | 品牌：上海渤工 | 型号：J744X-16C |
| 公称通径： DN80-DN600mm | 加工定制：是 | 材质：铸钢 |
| 连接形式：法兰 | 适用介质：水 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 外形：大型 |
| 流动方向：单向 | 形态：角式 | 零部件及配件：阀体 |
| 驱动方式：液动 | 类型(通道位置)：二通式 | 规格： DN80-DN600 |
|

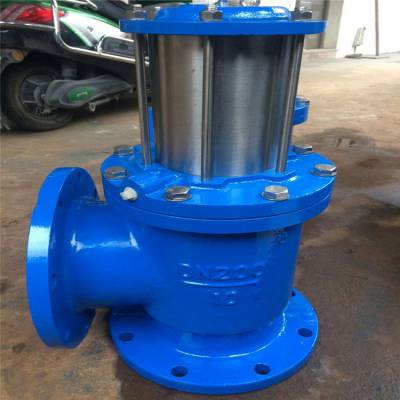

产品名称 | 液压(气动)角式快开排泥阀 |
产品型号 | J744X、J644X |
公称通径 | DN80-600mm |
压力范围 | 1.0-1.6MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
产品概述：
J744X、J644X液压(气动)角式快开排泥阀是一种由液压源或气动源作执行的角型截止类阀门。通常成排安装在沉定池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦橡胶密封，无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，***。
零件材料：
零件名称 | 阀体、阀盖 | 膜片压板、阀盘 | 阀杆 | 膜片 |
材料 | 灰铸铁、球墨铸铁、铸钢 | 球墨铸铁、青铜 | 不锈钢 | 尼龙强化橡胶 |
技术参数：
公称压力(MPa) | 试验压力(MPa) | 液压缸工作介质 | 适用温度 | 适用介质 | |
壳体 | 密封 | ||||
1.0 | 1.5 | 1.1 | 清水、气 | ≤80℃ | 水、污水 |
1.6 | 2.4 | 1.76 | |||
结构图及连接尺寸：
公称通径 (mm) | 尺寸(mm) | 接管螺纹G | ||
H | L1 | L2 | ||
80 | 480 | 135 | 125 | 1/2? |
100 | 500 | 145 | 125 | 1/2? |
150 | 620 | 175 | 145 | 1/2? |
200 | 735 | 225 | 185 | 1/2? |
250 | 805 | 260 | 205 | 1/2? |
300 | 940 | 280 | 245 | 3/4? |
350 | 1100 | 305 | 270 | 3/4? |
400 | 1200 | 340 | 310 | 1? |
