价 格
订货量
￥220.00
1 - 9
￥210.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：止回阀 | 品牌：上海渤工 | 型号：H42H-25P |
| 材质：不锈钢 | 连接形式：法兰 | 加工定制：是 |
| 种类：NRVR静音式 | 结构形式：立式 | 公称通径：DN15-DN450mm |
| 适用介质：水、蒸汽、油品等 | 形态：柱塞式 | 压力环境：常压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：自力式 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN15-DN450 |
| 包装：木箱、木架 |
『H42H、H42Y、H42W立式止回阀』适用于各种轻重工业及楼宇管道。【H42H、H42Y、H42W立式止回阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 立式止回阀 |
产品型号 | H42H、H42Y、H42W |
公称通径 | DN15-DN450 |
压力范围 | 1.0-16.0MPa |
阀体材质 | 铸钢、不锈钢304/316/316L |
立式止回阀概述：

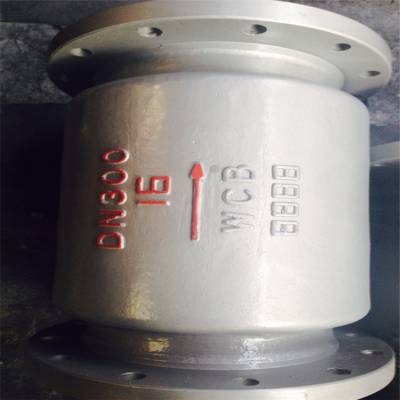

H42H立式止回阀适用于公称压力PN1.6Mpa～42.0Mpa、Class150～2500LB；公称通径DN15～500mm、PNS1/2～20"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：碳钢、不锈钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。H42H立式止回阀一般就安装在垂直管路。安装箭头标向上，使用介质从下往上冲开阀瓣，介质流通。当介质停止时，阀瓣靠自身重量落下使得阀门关闭，也可通过回流介质阀瓣向下关闭。
工作原理：
H42H立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
产品特点：
1、阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
2、产品设计制造按GB12236设计标准，结构合理，密封可靠，外形美观。
3、销轴与阀瓣连接采用内装式的销轴结构，减小外泄漏点。
4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5、阀瓣、阀座的密封面采用硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
6、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
性能和使用范围：
型号 | 公称 | 试验压力 | 工作温度(℃) | |||
压力 | 强度 | 密封 | 低压密封 | |||
(水)Mpa | (水)空气(Mpa) | (空气)Mpa | ||||
H42H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | |
H42H-25C | 2.5 | 3.8 | 2.8 | 0.6 | ≤425 | |
H42H-40C | 4 | 6 | 4.4 | 0.6 | ≤425 | |
型号+（材质） | 公称压力 PN（MPa） | 试验压力P3(MPa) | 适用温度（℃） | 适用介质 | ||
壳体 | 密封 | |||||
H42H-16C（碳钢） | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 | |
H42H-16P（304） | ≤200 | 弱腐蚀介质 | ||||
H42H-25P（304） | 2.5 | 3.75 | 2.75 | |||
H42H-25R（316） | 腐蚀性介质 | |||||
H42H-40P（304） | 4 | 6 | 4.4 | 弱腐蚀性介质 | ||
H42H-40R（316） | 腐蚀性介质 | |||||
H42Y-40I（铬钼钢） | ≤550 | 水、油品 | ||||
立式止回阀主要安装尺寸及重量：
GB 1.6MPa | ||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 | 380 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 200 | 215 | 245 | 280 | 335 |
Wt | - | - | - | - | - | 7.5 | 9.5 | 11 | 19.5 | 36.5 | 48 | 65 |
立式止回阀主要安装尺寸及重量：
GB 2.5MPa | ||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 | 380 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 |
Wt | 7.5 | 9.5 | 12 | 20 | 38 | 49 | 70 | |||||
立式止回阀主要安装尺寸及重量：
GB 4.0MPa | ||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 | 380 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 375 |
Wt | 7.5 | 9.5 | 12 | 20 | 38 | 49 | 72 | |||||
