价 格
订货量
￥300.00
1 - 9
￥290.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：过热蒸汽 | 品牌：上海渤工 | 型号：FDJ41H-16C |
| 连接形式：法兰 | 材质：铸钢 | 公称通径：DN15-350mm |
| 3C阀门类别：工业 | 适用介质：水、蒸汽 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 外形：大型 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：配件 |
| 形态：旋转式 | 类型(通道位置)：二通式 | 规格：DN15-DN350 |
| 包装：木箱、木架 |
|
产品名称 | 防盗截止阀 |
产品型号 | FDJ41H、FDJ41Y、FDJ41W |
公称通径 | DN15-DN350 |
压力范围 | 1.0-6.4MPa |
阀体材质 | 铸钢、不锈钢 |

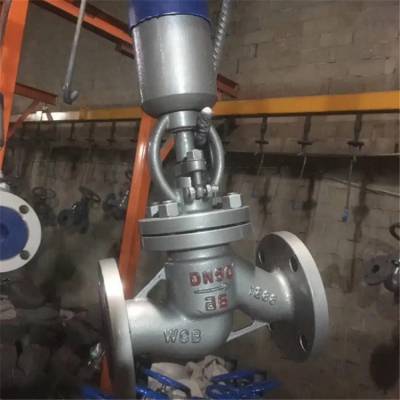

产品概述：
防盗截止阀是根据供热系统上使用单位不及时交费及油田上经常发生盗油时间造成的损失阀门产品。防盗截止阀具有防盗性能好，可以达到无泄漏、开关轻关轻松、密封效果稳定、使用寿命长等特点。锁闭阀门根据"转动无泄漏理论"，采用推拉磁路优化设计方案，把传统阀门启闭操作得机械用力变为扭力，通过转动专用手轮，带动屏蔽的内磁轭（与阀杆连接为一体）旋转，完成阀门的启闭。由于此启闭机构封闭在阀门内部，取消了原来的动密封（填料），所以从根本上***了阀门的外漏发生。因为操作手轮与阀杆无机械连接，故手轮可于操作完毕后取下带走。使磁扭力阀门具备了无外漏、防盗、自锁功能。 |
一、FDJ41H防盗截止阀用途：
二、FDJ41H防盗截止阀密码锁的使用：
三、FDJ41H防盗截止阀密码锁编制： |
四、FDJ41H防盗截止阀零部件参数：
零件名称 | 阀体、阀盖、填料压盖、手轮 | 阀杆、阀瓣、密封圈 | 指示盘、阀杆螺母 |
材料 | 灰铸铁、铸钢 | 不锈钢 | 黄铜 |
五、FDJ41H防盗截止阀试验压力参数：
型号 | 工称压力 | 试验压力 | 200℃ | 250℃ | 350℃ | 适用介质 | |
壳体 | 密封 | 工作压力Mpa | |||||
FDJ41H | 1.0 | 1.5 | 1.21 | 1.0 | - | - | 水、蒸汽 |
FDJ41H | 1.6 | 2.4 | 1.76 | 1.5 | - | - | |
FDJ41H | 2.5 | 3.75 | 2.75 | 2.5 | 2.2 | 2.8 | |
六、FDJ41H防盗截止阀安装尺寸对照表：
公称通径 | 尺寸：（mm） | ||||||
L | D | D1 | D2 | b | h | Z-φd | |
25 | 160 | 115 | 85 | 55 | 17 | 265 | 4-φ14 |
32 | 180 | 135 | 100 | 70 | 19 | 290 | 4-φ18 |
40 | 200 | 145 | 110 | 75 | 19 | 325 | 4-φ18 |
50 | 230 | 160 | 125 | 98 | 20 | 335 | 4-φ18 |
65 | 290 | 180 | 145 | 117 | 20 | 400 | 8-φ18 |
80 | 310 | 195 | 160 | 130 | 22 | 450 | 8-φ18 |
100 | 350 | 215 | 180 | 160 | 24 | 455 | 8-φ18 |
125 | 400 | 245 | 210 | 185 | 26 | 560 | 8-φ18 |
150 | 480 | 280 | 240 | 210 | 28 | 605 | 8-φ23 |
200 | 600 | 335 | 295 | 265 | 30 | 770 | 12-φ23 |
250 | 750 | 405 | 355 | 310 | 32 | 810 | 12-φ25 |
七、FDJ41H防盗截止阀使用方法：
1、防盗截止阀安装后，拿附件扳手，套在阀门顶部键槽内打开（或关闭）阀门的闸板，顺时针关，逆时针开。
2、无外漏：应用"无泄漏传动技术"，把启闭系统封在阀体内部，转动专用手轮，完成阀门的启闭操作，******了外漏；
3、防盗：由于专用手轮与阀杆无机械连接，操作完毕后可将手轮取下带走，可避免误操作兼起防盗作用，便于控制、管理；二、使用方法：防盗阀门安装后，拿附件扳手上端的小六角旋出阀门上盖的小内六角螺丝，移开盖子，中间就是锁芯，如带钥匙锁芯就用钥匙打开，如带密码锁芯（见防盗阀门的密码编制和使用），拿出锁芯后，就用附件扳手下端打开（或关闭）阀门的蝶扳，顺时针关，逆时针开。
4、密码锁：利用磁场的导性、强弱变化和机械尺寸设计不同等特性，可使产品具有"密码锁"功能，即***的阀门只能用***的手轮来开启，实现"一阀一钥"、"多阀一钥"；
5、使用寿命长：由于阀门实现全密封机构，取消了盘根填料，减少阀杆磨损，使阀门启闭灵活，且不会秀死，延长了阀门使用寿命；
6、环保***：由于***了外漏，改观了使用现场的工作环境，解决了现场的污染难题，是一种正真的绿色环保阀门。
