价 格
订货量
￥300.00
1 - 9
￥290.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：轴流式 | 品牌：上海渤工 | 型号：ZSH41Y-40C |
| 材质：铸钢 | 连接形式：法兰 | 加工定制：是 |
| 种类：NRVG静音式 | 结构形式：立式 | 公称通径：DN25-DN500mm |
| 适用介质：水、油、气 | 形态：膨胀式 | 压力环境：常压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：自力式 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN25-DN500 |
| 包装：木箱、木架 |

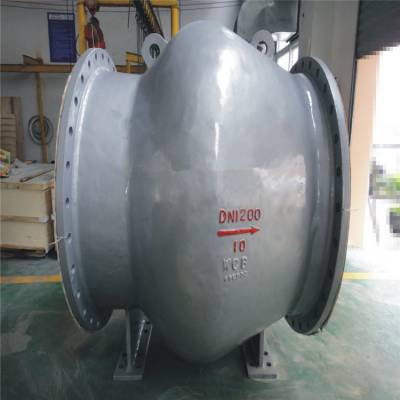

产品名称 | 轴流式止回阀 |
产品型号 | ZSH41Y |
公称通径 | DN25～DN500 |
压力范围 | 1.6-16 |
阀体材质 | 铸钢，不锈钢 |
轴流式止回阀简介：
1． 单体结构，重量轻，刚性好，便于维护;
2． 弹簧的的推力使阀瓣在即使用无介质压力作用时，也能处理关闭位置；
3． 良好的支承方式使阀门无论处于什么安装位置时阀瓣和阀座均能良好对中，故阀门可任意角度安装。
4． 阀套外形的流线型设计与体腔流线型设计的组合构成了轴流式止回阀流线型流道，***的计算和设计使流道的过流面积充分且保持一致，压力损失小，流态稳定，无气蚀。阀瓣在介质流动时产生负压及弹簧推力下回座，无介质对阀瓣背面直接冲击；因此，轴流式止回阀是低噪音阀门。
5． 阀瓣前后两端支承和阀瓣轴的特殊表面处理及结构设计，克服了类似阀门使用过程中经常发生的卡阻现象，启闭平稳；同时避免了因重力因素造成阀瓣对中性差，密封副受力不均，两次动作间密封副吻合部位不一致而影响密封性能的缺陷，使密封副始终处于良好的受力和吻合状态。
6． ***的设计使用弹簧推力在阀瓣处于关闭位置时略大于阀瓣重力及阀瓣和前后支承间的磨擦力之和，阀瓣既可在低压力及任意安装时回座密封，又能实现低压开启，减低泵启动载荷。
轴流式止回阀规范：
阀门的设计、制造、检验等符合ANSI、API的规定。结构长度中标准型符合ANSI B16.10和GB12221的规定；短型按本公司标准。连接端可按用户***标准提供法兰、对焊、承插焊、螺纹端等各种连接。
通径 mm | L | ||||
PN16 | PN25 | PN40 | PN64 | PN100 | |
20 | 117 | 117 | 178 | 190 | 190 |
25 | 127 | 127 | 216 | 216 | 216 |
40 | 165 | 165 | 229 | 241 | 241 |
50 | 203 | 203 | 267 | 292 | 292 |
65 | 216 | 216 | 292 | 330 | 330 |
80 | 241 | 241 | 318 | 365 | 365 |
100 | 292 | 292 | 356 | 406 | 406 |
125 | 330 | 330 | 400 | 457 | 457 |
150 | 356 | 356 | 444 | 495 | 495 |
200 | 495 | 495 | 533 | 597 | 597 |
250 | 622 | 622 | 622 | 673 | 673 |
300 | 698 | 698 | 711 | 762 | 762 |
350 | 787 | 787 | 838 | 889 | 889 |
400 | 914 | 914 | 864 | 902 | 902 |
500 | 978 | 978 | 1016 | ||
600 | 1275 | 1275 | 1346 | ||
