| 产品特性：衬氟蝶阀 | 品牌：上海渤工 | 型号： D41F46-10P |
| 结构形式：垂直板式 | 3C阀门类别：工业 | 加工定制：否 |
| 材质：不锈钢 | 连接形式：法兰 | 适用介质：各种高腐蚀化学介质 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 用途：流量控制 | 类型(通道位置)：二通式 | 口径：DN40-DN500 |
| 公称通径：DN40-DN500 | 安装尺寸：DN40-DN500 | 规格：DN40-DN500 |

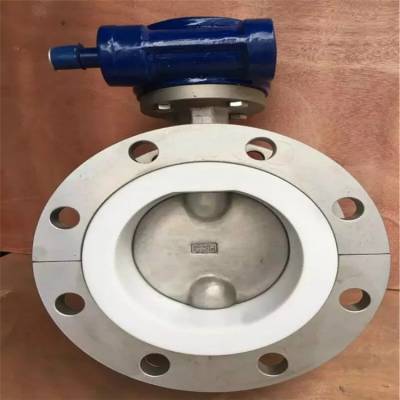

产品名称 | 法兰衬氟蝶阀 |
产品型号 | D341F46、D641F46、D941F46 |
公称通径 | DN32～DN1000 |
压力范围 | PN10-PN16 |
阀体材质 | 铸钢，不锈钢 |
一：产品概述：
衬氟蝶阀在管路中除了起切断和截流用外,蝶阀体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50％,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.
氟塑料衬里蝶阀系列
1.其基本类型有两种,即D71F4 和D71F46（中线）以及D71F4 和D71F46（偏心）全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受"除熔融碱金属和元素氟"外的任何介质腐蚀,其中D71F4 阀杆也蝶板（锻）为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温***SI橡胶的弹性衬垫阀座.
2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.
3.D43F型法兰连接双偏心全衬里蝶阀.
二、结构特点
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心（中线）,具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果好.
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调性弹子定位,定位准确,结构简单.
5.法兰连接双偏心蝶阀试用于压力较高场合.
主要连接尺寸及重量Dimensions and weights
结构图片：
主要连接尺寸及重量Dimensions and weights
公称通径 | 标准值 | 参考值 | |||||||||
DN （mm） | NPS （inch） | L | D | D1 | D2 | f | b | Z-φd | D0 | H | W（kg） |
PN1.6（MPa） | |||||||||||
40 | 11/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 140 | 10 |
50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 200 | 160 | 12 |
65 | 21/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 250 | 160 | 13 |
80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 260 | 170 | 14 |
100 | 4 | 127 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 300 | 180 | 16 |
125 | 5 | 140 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 300 | 275 | 18 |
150 | 6 | 140 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | 200 | 295 | 42 |
200 | 8 | 152 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 200 | 320 | 78 |
250 | 10 | 250 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 240 | 385 | 120 |
300 | 12 | 270 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 240 | 390 | 145 |
350 | 14 | 290 | 520 | 470 | 435 | 4 | 38 | 16-φ25 | 240 | 460 | 202 |
400 | 16 | 310 | 580 | 525 | 485 | 4 | 40 | 16-φ30 | 280 | 510 | 235 |
450 | 18 | 330 | 640 | 585 | 545 | 4 | 44 | 20-φ30 | 280 | 540 | 368 |
500 | 20 | 350 | 705 | 650 | 608 | 4 | 46 | 20-φ34 | 320 | 570 | 420 |
600 | 24 | 390 | 755 | 770 | 718 | 5 | 54 | 24-φ41 | 320 | 660 | 750 |
700 | 28 | 430 | 840 | 840 | 788 | 5 | 54 | 24-φ41 | 360 | 710 | 1028 |
800 | 32 | 470 | 910 | 950 | 898 | 5 | 54 | 24-φ41 | 380 | 780 | 1690 |
900 | 36 | 510 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 | 400 | 885 | 1815 |
1000 | 40 | 550 | 1255 | 1170 | 1110 | 5 | 60 | 28-φ48 | 500 | 990 | 2050 |
