价 格
订货量
￥200.00
1 - 9
￥190.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：排水 | 品牌：上海渤工 | 型号：D41X-16C |
| 结构形式：垂直板式 | 3C阀门类别：工业 | 加工定制：是 |
| 材质：铸钢 | 连接形式：法兰 | 适用介质：空气、水、污水、蒸气、 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 用途：调节 | 类型(通道位置)：二通式 | 口径：DN40-DN800 |
| 公称通径：DN40-DN800 | 安装尺寸：DN40-DN800 | 规格：DN40-DN800 |
| 包装：木箱、木架 |
『法兰软密封软密封』适用于各种轻重工业及楼宇管道。【法兰软密封蝶阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|

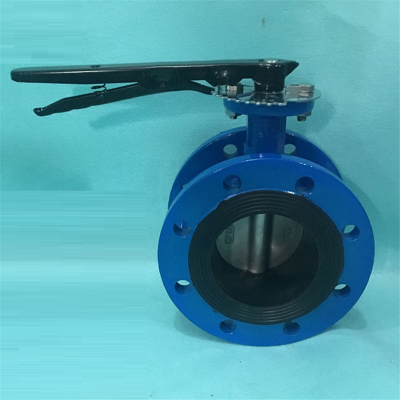

产品名称 | 法兰式软密封蝶阀 |
产品型号 | D41X/XP/J/XN/F、 D341X/XP/J/XN/F、 D641X/XP/J/XN/F、 D941X/XP/J/XN/F |
公称通径 | DN40～DN800 |
压力范围 | 1.0MPa-16MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢304/316/316L |
产品概述：
法兰式软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
产品特点：
1、法兰式软密封蝶阀设计简单、合理，结构紧凑，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封无泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
制造标准：
设计标准:GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
主要技术参数：
公称通径 | DN（mm） | 50～800 | ||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
零件名称 | 材料 | |||
阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 | |||
蝶板 | 铸钢、不锈钢及特殊材料 | |||
密封圈 | 各种橡胶、聚四氟 | |||
阀杆 | 2Cr13、不锈钢 | |||
填料 | O型圈、柔性石墨O | |||
D41X/D341X/D641X/D941X系列法兰软密封蝶阀：
公称 | 外形尺寸 | 连接尺寸 | ||||||||||
L | H | D43H/D343H/D643H/D943H | PN0.6MPa | PN1.0MPa | ||||||||
短 | 长 | H3 | A3 | B3 | D | D1 | Z-d | D | D1 | Z-d | ||
50 | 108 | 150 | 112 | 530 | 250 | 255 | 140 | 110 | 4-14 | 165 | 125 | 4-18 |
65 | 112 | 170 | 115 | 530 | 250 | 255 | 160 | 130 | 4-14 | 185 | 145 | 4-18 |
80 | 114 | 180 | 120 | 565 | 250 | 255 | 190 | 150 | 4-18 | 200 | 160 | 8-18 |
100 | 127 | 190 | 138 | 600 | 250 | 255 | 210 | 170 | 4-18 | 220 | 180 | 8-18 |
125 | 140 | 200 | 164 | 640 | 250 | 255 | 240 | 200 | 8-18 | 250 | 210 | 8-18 |
150 | 140 | 210 | 175 | 705 | 300 | 315 | 265 | 225 | 8-18 | 285 | 240 | 8-22 |
200 | 152 | 230 | 208 | 775 | 300 | 315 | 320 | 280 | 8-18 | 340 | 295 | 8-22 |
250 | 165 | 250 | 243 | 945 | 300 | 315 | 375 | 335 | 12-18 | 395 | 350 | 12-22 |
300 | 178 | 270 | 283 | 1070 | 300 | 315 | 440 | 395 | 12-22 | 445 | 400 | 12-22 |
350 | 190 | 290 | 310 | 1140 | 300 | 315 | 490 | 445 | 12-22 | 505 | 460 | 16-22 |
400 | 216 | 310 | 340 | 1210 | 300 | 315 | 540 | 495 | 16-22 | 565 | 515 | 16-26 |
450 | 222 | 330 | 380 | 1335 | 575 | 714 | 595 | 550 | 16-22 | 615 | 565 | 20-26 |
500 | 229 | 350 | 410 | 1415 | 575 | 714 | 645 | 600 | 20-22 | 670 | 620 | 20-26 |
600 | 267 | 390 | 470 | 1605 | 656 | 810 | 755 | 705 | 20-26 | 780 | 725 | 20-30 |
700 | 292 | 430 | 550 | 1844 | 656 | 810 | 860 | 810 | 24-26 | 895 | 840 | 24-30 |
800 | 318 | 470 | 640 | 2040 | 656 | 810 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 |
900 | 330 | 510 | 710 | 2255 | 785 | 863 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 |
1000 | 410 | 550 | 770 | 2380 | 785 | 863 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 |
1200 | 470 | 630 | 890 | 2640 | 785 | 863 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 |
1400 | 530 | 710 | 920 | 2886 | 1630 | 1560 | 36-36 | 1675 | 1590 | 36-42 | ||
1600 | 600 | 790 | 1085 | 3156 | 1820 | 1760 | 40-36 | 1915 | 1820 | 40-48 | ||
1800 | 670 | 870 | 1230 | 3421 | 2045 | 1970 | 44-39 | 2115 | 2020 | 44-48 | ||
2000 | 760 | 950 | 1350 | 3685 | 2265 | 2180 | 48-42 | 2325 | 2230 | 48-48 | ||
