价 格
订货量
￥200.00
1 - 9
￥190.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：衬胶蝶阀 | 品牌：上海渤工 | 型号：D41J-10Q |
| 结构形式：垂直板式 | 3C阀门类别：工业 | 加工定制：是 |
| 材质：球墨铸铁 | 连接形式：法兰 | 适用介质：各种高腐蚀化学介质 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：双向 | 驱动方式：手动 | 零部件及配件：配件 |
| 用途：节流 | 类型(通道位置)：二通式 | 口径：DN40-500 |
| 公称通径：DN40-500 | 安装尺寸：L=43-190 | 规格：DN40-500 |
| 包装：木箱、木架 |
『全衬胶蝶阀』适用于各种轻重工业及楼宇管道。【衬胶蝶阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 法兰全衬胶蝶阀 |
产品型号 | D41J、D341J、D641J、D941J |
公称通径 | DN40-500 |
压力范围 | 1.0-1.6MPa |
阀体材质 | 铸铁、铸钢 |

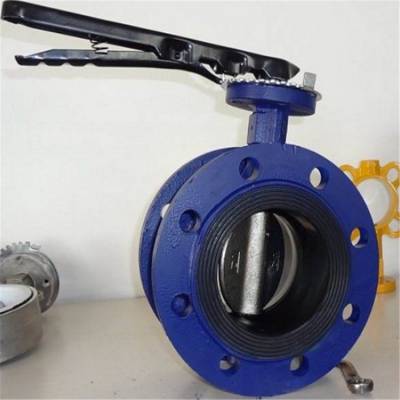

法兰式衬胶蝶阀 产品概述：
法兰衬胶蝶阀在气体、液体管道上起调节流量或截流介质的作用，法兰衬胶蝶阀具有耐腐蚀、稳定性好，法兰衬胶蝶阀还具有密封性能好，防腐能力强，操作力矩小等优点，因此法兰衬胶蝶阀广泛的应用于食品、医药、化工、石油、电力、轻纺、造纸等行业。
法兰式衬胶蝶阀 产品特点：
1、本阀采用双偏心结构，具有越关越紧的密封功能。
2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、衬胶蝶阀结构紧凑，操作灵活，省力，方便。
法兰式衬胶蝶阀 密封材料适用范围：
密封圈材料代号 | 适用温度 | 适用介质 |
NR | ≤85℃ | 水、空气、酸碱类 |
CR | ≤85℃ | 水、煤气、酸碱类 |
NBR | ≤100℃ | 水、油品 |
EPDM | ≤120℃ | 水、蒸汽、一般酸碱类 |
FKM | ≤150℃ | 水、蒸汽、强酸碱类 |
法兰式衬胶蝶阀 主要外形尺寸：
公称通径DN | 公称压力MPa | 工作压力MPa | L | D | D1 | n-Φd | H1 | H2 | Do | H3 | A | B | 质量 |
150 | 56 | 285 | 240 | 8-22 | 135 | 175 | 350 | 106 | 289 | 200 | 29 | ||
200 | 60 | 340 | 295 | 8-22 | 160 | 210 | 240 | 106 | 289 | 200 | 34.5 | ||
250 | 0.6 | 68 | 395 | 350 | 12-22 | 206 | 235 | 240 | 106 | 289 | 200 | 44 | |
300 | 78 | 445 | 400 | 12-22 | 232 | 273 | 320 | 112 | 370 | 253 | 64.5 | ||
350 | 78 | 505 | 450 | 16-22 | 263 | 310 | 320 | 112 | 370 | 253 | 75.5 | ||
400 | 102 | 565 | 515 | 16-26 | 295 | 340 | 400 | 270 | 562 | 280 | 156 | ||
450 | 114 | 615 | 565 | 20-26 | 327 | 370 | 400 | 270 | 562 | 280 | 171.5 | ||
500 | 127 | 670 | 620 | 20-26 | 358 | 399 | 400 | 270 | 562 | 280 | 206.5 |
