| 产品特性：调节介质 | 品牌：上海渤工 | 型号：D941W-6P |
| 结构形式：偏置板式 | 3C阀门类别：工业 | 加工定制：是 |
| 材质：不锈钢 | 连接形式：法兰 | 适用介质：煤气、含尘气体、烟道气等。 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：双向 | 驱动方式：电动 | 零部件及配件：阀体 |
| 用途：截止 | 类型(通道位置)：二通式 | 口径：DN50-DN1200 |
| 公称通径：DN50-DN1200 | 安装尺寸：L=43-190 | 规格：DN20-DN1200 |
| 包装：木箱、木架 |

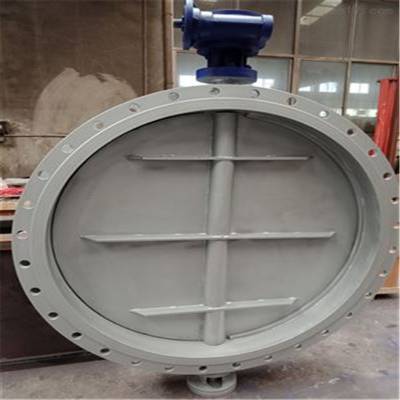

电动通风蝶阀 产品概述：
D941W电动通风蝶阀由角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。D941W电动通风蝶阀广泛应用于冶金、电站石油、化工等部门。D941W电动通风蝶阀适用于工业、冶金、烟气除尘、环保等管道作通风调节介质流量之用。
D941W电动通风蝶阀是采用电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转。电动通风调节蝶阀具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置OHQ、PSQ、3810R等型号电子式电执行机构。
其主要特点为：
1、结构简单、合理、重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准：
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 :GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
执行器技术参数：
| 执行器类别 | 标准精小型电动执行器 | 3610R电子式执行器参数 | OHQ防爆型执行器参数 |
|---|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | ||
| 输出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | ||
| 动作时间 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
| 保护装置 | 过热保护 | 过载保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 比例控制单元 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | AC可逆电机 | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2-PF 1/2〞进线线锁 | 2个 PF 3/4” |
| 壳体材料 | 铝合金 | 钢，铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有***防腐功能 | ||
执行器性能指标：
| 项 目 | 指 标 值 |
|---|---|
| 基本误差% | ±2.5 |
| 回差% | 2.0 |
| 死区% | 3.0 |
| 始终点偏差% | ±2.5 |
| 额定行程偏差% | +2.5 |
| 允许泄漏量1/h | 2×10-2×阀额定容量 |
通风蝶阀 主要技术参数
| 公称通径 | DN（mm） | 50～2000 | ||
|---|---|---|---|---|
| 公称压力 | PN（MPa） | 0.05 | 0.25 | 0.6 |
| 试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
| 密封试验 | ≤1%泄漏量 | |||
| 适用介质 | 煤气、含尘气体、烟道气等。 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
通风蝶阀 主要零件材质
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 蝶板 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 密封圈 | 与阀体相同 |
| 阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
| 填料 | 氟塑料、柔性石墨 |
通风蝶阀密封材料选用和适用温度
| 材料品种 | 碳素钢 | 低温碳钢 | 合金钢 | 奥氏体不锈钢 | 铬钼钢 | |
|---|---|---|---|---|---|---|
| 代号 | WCB | LCB | WC6或 WC9 | C5或or C12 | 铬Cr-18型e、304、316 | 12CrMoV |
| 耐温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
| 耐***温度e | -29℃ | -46℃ | -29℃ | -29℃ | -196℃ | -40℃ |
| 适用工作温度 | ≤425℃ | ≤345℃ | ≤595℃ | ≤650℃ | ≤600℃ | ≤560℃ |
通风蝶阀 外型尺寸
| D41W- | 0.5 | C.P.R系列连接尺寸 |
|---|---|---|
| 2.5 | ||
| 6 |
| 公称通径 | 结构长度> （标准值） | 外形尺寸 （参考值） | 连接尺寸（标准值） | 参考值（kg） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.05MPa和0.25MPa | 0.6MPa | ||||||||||||||
| 毫米 | 英寸 | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |
| 50 | 2 | 108 | 70 | 215 | 270 | 65 | 140 | 110 | 88 | 4-14 | 140 | 110 | 88 | 4-14 | 9 |
| 65 | 21/2 | 112 | 80 | 235 | 270 | 65 | 160 | 130 | 108 | 4-14 | 160 | 130 | 108 | 4-14 | 12 |
| 80 | 3 | 114 | 95 | 263 | 270 | 65 | 190 | 150 | 124 | 4-18 | 190 | 150 | 124 | 4-18 | 15 |
| 100 | 4 | 127 | 105 | 283 | 270 | 65 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | 17 |
| 125 | 5 | 140 | 120 | 313 | 310 | 65 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | 23 |
| 150 | 6 | 140 | 132 | 338 | 310 | 65 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | 25 |
