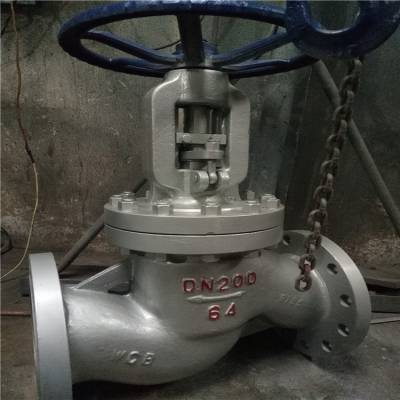

铸钢手动法兰蝶阀自密封截止阀J41H-10C DN400铸钢法兰截止阀、大口径截止阀手动法兰截止阀

产品标签 | 国标法兰截止阀耐高温蒸汽导热油自密封截止阀铸钢手动法兰蝶阀 J41H-10C

铸钢手动法兰蝶阀自密封截止阀J41H-10C DN400铸钢法兰截止阀、大口径截止阀手动法兰截止阀

国标法兰截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等

价格 订货量

￥180.00

1 - 9
￥170.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥10

: 黄先生
手机已验证

微信已验证; 𐀛𐀜𐀝****𐀜𐀝𐀝𐀠

微信在线

发货地：浙江永嘉县
发货期限：2天内发货
供货总量： 500件

在线联系获取最低报价

永嘉县渤一阀门厂入驻平台第5年

资质核验已核验企业营业执照

联系人： 黄先生
手机已验证

微信已验证
所在地区：浙江温州
主营产品：闸阀,截止阀,球阀,蝶阀

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

黄先生
地址：

浙江温州永嘉县瓯北镇安丰工业区

详细信息

获取最低报价微信在线

产品特性：法兰截止阀	品牌：上海渤工	型号：J41H-10C
连接形式：法兰	材质：铸钢	公称通径：DN15-DN700mm
3C阀门类别：工业	适用介质：水、蒸汽、油品等	压力环境：常压
工作温度：常温	标准：国标	流动方向：单向
驱动方式：手动	零部件及配件：阀体	形态：角式
类型(通道位置)：二通式	规格：DN15-DN700	包装：木箱、木架

『J41H、J41Y、J41W 国标法兰截止阀』适用于各种轻重工业及楼宇管道。【J41H、J41Y、J41W 截止阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	国标法兰截止阀
产品型号	J41H、J41Y、J41W
公称通径	DN15-700mm
压力范围	1.0MPa-32.0MPa
阀体材质	铸钢、铬钼钢、不锈钢（304L/R、316L/R）

产品概述：

J41H、J41Y、J41W 国标法兰截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

结构特点：

1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间磨擦力小，寿命较长。

执行标准：

1、设计规范：GB/T 1223。

2、结构长度：GB/T 12221。

3、法兰连接：JB/T 79。

4、试验与检验：JB/T 9002。

5、产品标识：GB/T 12220。

6、供货规范：JB/T 7928

主要性能参数：

型号		J41H-10C～160C	J41Y-10C～160C	J41W-10P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

压力试验MPa：

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

主要零件材料及性能：

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

l.6MPa主要外形及连接尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600

2.5MPa主要外形及连接尺寸：

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 25C 25P 25R 25	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600

4.0MPa主要外形及连接尺寸：

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
	15	130	95	65	45	40	16	4-Φ14	233	120
	20	150	105	75	55	51	16	4-Φ14	295	140
	25	160	115	85	65	58	16	4-Φ14	285	160
	32	180	135	100	78	66	18	4-Φ18	302	160
	40	200	145	110	85	76	18	4-Φ18	355	200
	50	230	160	125	100	88	20	4-Φ18	373	200
	65	290	180	145	120	110	22	8-Φ18	408	280
	80	310	195	160	135	121	22	8-Φ18	436	280
	100	350	230	190	160	150	24	8-Φ23	480	320
	125	4001	270	220	188	176	28	8-Φ25	588	360
	150	480	300	250	218	204	30	8-Φ25	611	400
	200	600	375	320	282	260	38	12-Φ30	720	400
