| 产品特性：球阀 | 品牌：上海渤工 | 型号：Q41H-10R |
| 材质：316 | 连接形式：法兰 | 结构形式：浮动球球阀 |
| 3C阀门类别：工业 | 公称通径：DN15-DN250mm | 适用介质：水、蒸汽、油品、天然气 |
| 压力环境：高压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：球体 |
| 用途：截止 | 类型(通道位置)：二通式 | 作用对象：泵 |
| 规格：DN15-DN250 | 包装：木箱、木架 |
|

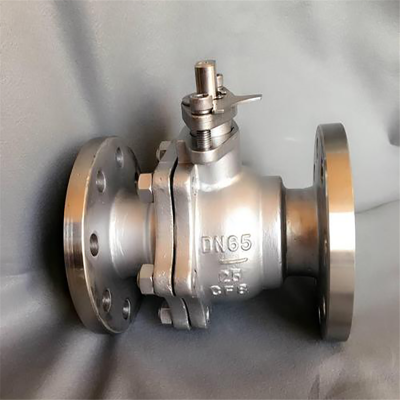

产品名称 | 法兰球阀 |
产品型号 | Q41F、Q41H、Q41W、Q41Y |
公称通径 | DN15-250 |
压力范围 | 1.0-6.4MPa |
阀体材质 | 铸钢 、不锈钢304、316、316L |
法兰球阀概述：
法兰球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
球阀产品特征：
1.适用介质：水、气、油品、天然气和酸碳腐蚀性介质
2.适用温度：-196-350℃
3.驱动方式：手动、气动、电动、波动等
4.公称通径：DN15-250mm 1/2″-10″
设计标准：
设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79
检验按JB/T9092
试验项目 | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 | |
介质 | 水 | 气 | |||
单位 | MPa | MPa | MPa | MPa | |
公称压力PN(MPa) | 1.6 | 2.4 | 1 8 | 1 8 | 0.5-0.7 |
2.5 | 3.8 | 2.8 | 2.8 | ||
4.0 | 6.0 | 4.4 | 4.4 | ||
6.4 | 9.6 | 7.0 | 7.0 | ||
10.0 | 15.0 | 11.0 | 11.0 | ||
16.0 | 24.0 | 18.0 | 18.0 | ||
主要零件材料：
名称 | 材料 | ||||||||
阀体 /阀盖 | CF8 | CF3 | CF8M | CF3M | WCB | LCB | WC6 | WC9 | C5 |
球体 | CF8 | CF3 | CF8M | CF3M | WCB HCr | CF8 | CF8 | CF8 | CF8 |
阀杆 | F304 | F304L | F316 | F316L | 2C13 | F304 | F304 | F304 | F304 |
阀座 | PTFE/PPL | ||||||||
填料 /垫片 | PTFE/PPL | 石墨 | |||||||
螺栓 | 不锈钢 | 35CrMoA | |||||||
螺母 | 不锈钢 | 45、35CrMoA | |||||||
手柄 | 铸钢 | ||||||||
1.6MPa主要连接尺寸：
型号 | 公称通径 DN(mm) | 尺寸(mm) | |||||||
L | D | D1 | D2 | b-f | z-Φd | H | W | ||
PN16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 65 | 115 |
20 | 140 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 75 | 130 | |
25 | 150 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 85 | 150 | |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 95 | 190 | |
40 | 180 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 105 | 230 | |
50 | 200 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 115 | 240 | |
65 | 220 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 145 | 280 | |
80 | 250 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 160 | 310 | |
100 | 280 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 185 | 330 | |
125 | 320 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 215 | 600 | |
150 | 360 | 280 | 240 | 210 | 24-3 | 8-中23 | 245 | 800 | |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 300 | 1000 | |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 380 | 1200 | |
