| 品牌：上海渤工 | 型号：Z961H-16C | 连接形式：法兰 |
| 主体材料：碳钢 | 公称通径：DN15-DN1200mm | 3C阀门类别：工业 |
| 适用介质：水、蒸汽、油品 | 密封形式：硬密封型 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：焊条 | 用途：补水 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN15-DN1200 |

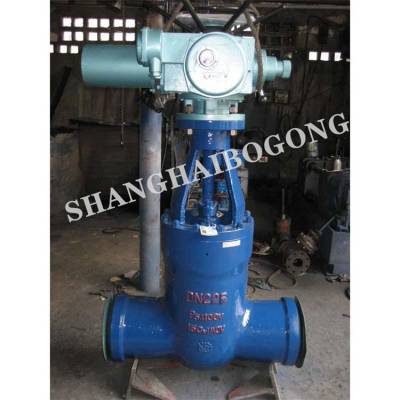

Z961H中压电动焊接闸阀
本公司生产的电站焊接闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型，另一种是按JB3595标准的国标型。其遵循的温度-压力等级是*的，在一些管道中存在着某种互换关系。电站焊接闸阀中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。电站焊接闸阀适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
Z961H中压电动焊接闸阀产品特点
1、壳体精密铸造工艺，外观光洁，组织均匀，满足高中低压要求。
2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命。
3、背密封设计，有效保护密封填料，***跑冒滴漏。
4、双闸板设计，密封面自动 *** 吻合，特别方便在线检修。
5、高压水强度，高压气体强度，无损检测等多道检测，全面控制铸钢件质量。
6、阀杆表面经精密磨削，抗擦伤，有效地减轻启闭力矩，操作更轻松。
7、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏。
8、双向承压密封设计，满足各类特殊工况的苛刻要求。
9、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测。
10、各类自控智能型电装选择，实现远程自动控制及自动检测。
Z961H中压电动焊接闸阀技术标准
执行标准 设计与制造 结构长度 压力-温度等级 试验-检验
E101
JB/T3595 DL/T531 E101
JB2766 JB/T15188.1 E101 JB/T3595 E101
Z961H中压电动焊接闸阀主要性能规范
公称压力 强度试验（MPa） 密封试验（MPa） 适用温度℃ 适用介质
25.0 37.5 27.5 ≤425 水
蒸汽
油品
32.0 48.0 35.2 ≤425
P54100V 30 11 ≤540
P54140V 42 15.4
P54170V 48 18.7
主要零件材料
1 阀体 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2 阀板 WCB、WC6、WC9
3 阀杆 2Cr13、25Cr2MoV、20Cr1Mo1V1A
4 阀盖 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5 压板 2Cr13、25Cr2MoV、20Cr1Mo1V1A
6 填料 增强柔性石墨、V型聚四氟乙烯填料
7 压盖 1Cr13、WCB、CF8、CF3、CF8M、CF3M
8 支架 WCB、WC6、WC9
9 电动执行器 壳体（HT200、WCB）
