价 格
订货量
￥300.00
1 - 9
￥285.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：上海渤工 | 型号：DKJ941H-25P | 连接形式：法兰 |
| 材质：不锈钢 | 公称通径：DN15-DN350mm | 3C阀门类别：工业 |
| 订货号：055565 | 货号：055656 | 适用介质：水 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：电动 |
| 零部件及配件：阀体 | 形态：蝶式 | 类型(通道位置)：二通式 |
| 规格：DN15-DN350 | 是否跨境货源：否 |

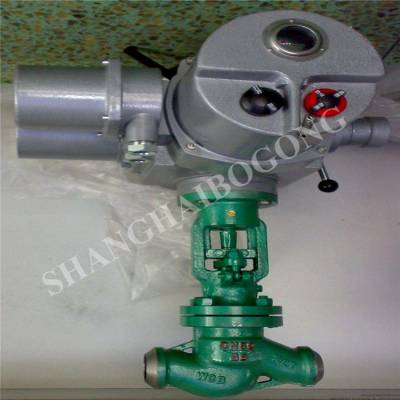

DKJ941H-10/16/25C 电动法兰真空隔离截止阀 用于火力电站回水冷凝系统
一、DKJ941H电动真空截止阀概述：
法兰真空隔离截止阀适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
二、产品特点和用途：
1、本产品DKJ941H真空截止阀的阀盖填料室具有水密封结构，当接口通入压力0.6～1MPa的水时，可使系统与大气隔离，***系统具有良好的气密封。
2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
5、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。
6、Ds系列水封阀门适用于公称压力≤10.OMPa，工作温度≤425℃，工作介质为水、蒸汽、油品和非气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
三、产品优点：
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前闸阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
四、工作原理
真空截止阀开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，开启高度仅为阀座通道直径的1/4，因此比闸阀小得多。手轮按顺时针方向旋转，工作介质由阀瓣下方通道进入，此时，该施加的密封力必须等于或大于密封面上所产生的必须比压和介质向上的作用力之和。反之逆时针方向旋转，阀瓣关闭进入口，停止介质流入。
五、主要零件的材料说明：
阀 体 | 25、WCB | Cr5Mo |
阀 盖 | 25、WCB | Cr5Mo |
支 架 | 25、WCB | Cr5Mo |
阀 瓣 | 2Cr13、WCB | Cr5Mo |
阀 杆 | 2Cr13 | 38CrMoAL、25Cr2MoV |
阀 座 | 25、304 | 304 |
密封环 | 膨胀柔性石墨 | |
填 料 | 膨胀柔性石墨 | |
阀杆螺母 | ZCuA110Fe3 | |
六、产品外形和连接尺寸：
公称通径 | 尺 寸/mm Dimensions | 重量/kg | ||||
L | D1 | D2 | H | Do | ||
10 | 130 | 10 | 28 | 272 | 120 | 5 |
15 | 130 | 15 | 41 | 272 | 120 | 6 |
20 | 150 | 20 | 44 | 280 | 120 | 6 |
25 | 160 | 25 | 52 | 332 | 160 | 8 |
32 | 190 | 32 | 64 | 342 | 160 | 10 |
40 | 200 | 40 | 75 | 395 | 200 | 16 |
50 | 230 | 50 | 75 | 431 | 240 | 23 |
65 | 290 | 65 | 103 | 457 | 280 | 32 |
80 | 310 | 80 | 116 | 505 | 320 | 43 |
100 | 350 | 100 | 140 | 549 | 360 | 8 |
125 | 400 | 125 | 171 | 621 | 400 | 94 |
150 | 480 | 150 | 198 | 705 | 400 | 119 |
200 | 600 | 200 | 254 | 828 | 400 | 165 |
