| 品牌：上海渤工 | 型号：LXLZ71H-16C | 材质：铸钢 |
| 连接形式：对夹 | 订货号：00998 | 加工定制：是 |
| 货号：00978 | 适用介质：油品 | 压力环境：常压 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 形态：蝶式 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN40-DN500 |
| 是否跨境货源：否 |

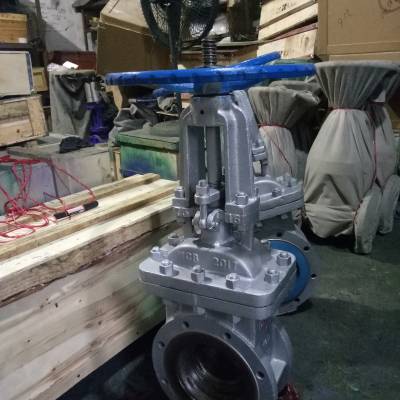

| 产品名称： | 两相流对夹式排渣闸阀 |
| 产品型号： | LXLZ71Y |
| 产品口径： | DN50-500 |
| 产品压力： | 1.6-6.4MPa |
| 产品材质： | 铸钢、不锈钢、合金钢等 |
| 产品简介： | 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海好施阀门有限公司拥有 ***的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。 |
阀体材质:WCB，不锈钢2520等特殊材质。
连接形式: 对夹式
公称通径: DN50~DN500
适用介质: 火力发电厂水除灰
LXLZ71Y两相流对夹式排渣闸阀用途：
两相流阀是本厂研制的新产品，波纹管截止阀该产品适用于火力发电厂水除灰，干除灰系统或矿山工业及其它行业的两相流管道上作为启闭装置。
两相流对夹式排渣闸阀主要性能规范
型号 | 公压力 MPa | 强度试验压力 MPa | 工作温度℃ | 适用介质 |
LXLZ971/71-10C | 1.0 | 1.5 |
≤ 400 | 渣水混合物 渣水比≤ 1：6 量大粒度≤ 50mm |
LXLZ971/71-16C | 1.6 | 2.4 | ||
LXLZ971/71-25C | 2.5 | 3.8 | ||
LXLZ971/71-40C | 4.0 | 6.0 |
两相流对夹式排渣阀主要零件材料
零件名称 | |
阀体 | WCB |
阀盖 | WCB |
闸板 | WCB+85CrMn(堆焊) |
阀杆 | 2Cr13不锈钢 |
阀杆螺母 | 铸钢青铜 |
两相流对夹式排渣闸阀主要外形尺寸和连接尺寸
LXLZ71Y 1.6MPa
公称通径 DN/mm | L | D | K | d | n-d | n-M |
50 | 100 | 165 | 125 | 99 | 2-φ18 | 2-φ16 |
65 | 100 | 185 | 145 | 118 | 2-φ18 | 2-φ16 |
80 | 110 | 200 | 160 | 132 | 4-φ18 | 4-φ16 |
100 | 120 | 220 | 180 | 156 | 4-φ18 | 4-φ16 |
125 | 130 | 250 | 210 | 184 | 4-φ20 | 4-φ16 |
150 | 140 | 280 | 240 | 211 | 4-φ22 | 4-φ20 |
200 | 150 | 340 | 295 | 266 | 6-φ26 | 6-φ24 |
250 | 150 | 405 | 355 | 319 | 6-φ26 | 6-φ24 |
300 | 160 | 460 | 410 | 37O | 6-φ26 | B-φ24 |
350 | 180 | 520 | 470 | 429 | 8-φ26 | 8-φ24 |
400 | 210 | 580 | 525 | 480 | 8-φ30 | 8-φ27 |
450 | 230 | 640 | 585 | 548 | 10-φ30 | 1O-φ27 |
500 | 240 | 715 | 650 | 609 | 1O-φ33 | 10-φ30 |
