| 产品特性：水 油品 | 品牌：上海渤工 | 型号：J41Y-25C |
| 连接形式：法兰 | 材质：铸钢 | 公称通径：DN15-DN700mm |
| 3C阀门类别：工业 | 适用介质：空气 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 外形：大型 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 类型(通道位置)：二通式 | 规格：DN15-DN700 |
『J41H、J41Y、J41W 国标法兰截止阀』专业生产厂家，由本厂自主研发生产的【J41H、J41Y、J41W 国标截止阀】质量可靠、价格合理、售后服务完善。『J41H、J41Y、J41W 国标法兰截止阀』适用于各种轻重工业及楼宇管道。【J41H、J41Y、J41W 截止阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|

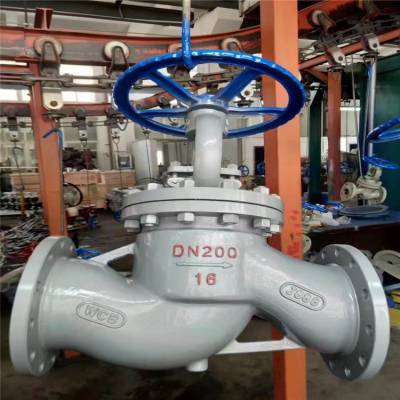

产品名称 | 国标法兰截止阀 |
产品型号 | J41H、J41Y、J41W |
公称通径 | DN15-700mm |
压力范围 | 1.0MPa-32.0MPa |
阀体材质 | 碳钢、合金钢、不锈钢（304L/R、316L/R） |
产品概述：
J41H、J41Y、J41W 国标法兰截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
结构特点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
执行标准：
1、设计规范：GB/T 1223。
2、结构长度：GB/T 12221。
3、法兰连接：JB/T 79。
4、试验与检验：JB/T 9002。
5、产品标识：GB/T 12220。
6、供货规范：JB/T 7928
主要性能参数：
型号 | J41H-10C～160C | J41Y-10C～160C | J41W-10P～160P | |
工作压力（MPa） | 1.6～16.0 | |||
适用温度（℃） | ≤425 | ≤150 | ||
适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | ||
材料 | 阀体、阀盖 | 碳素钢 | 铬镍钛不锈钢 | |
阀杆 | 铬不锈钢 | 铬镍钛不锈钢 | ||
密封面 | 堆焊铁基合金 | 堆焊硬基合金 | 本体材料 | |
填料 | 石棉石墨、柔性石墨、聚四氟乙烯 | |||
压力试验MPa：
公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封试验 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
气密封试验 | 0.4-0.7 | |||||
主要零件材料及性能：
体盖扳 | 阀杆 | 密封面 | 垫片(环) | 填料 | 工作温度℃ | 适用介质 |
WCB | 2Cr13 | 13Cr | 增强柔性石墨 | 柔性石墨 | ≤425 |
水、蒸汽、油品 |
WC1 | 38CrMoAI | ≤450 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
ZGCr5Mo | ≤540 | |||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 硝酸类 | |||
ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸类 |
