| 品牌：上海渤工 | 型号：J41Y-25P | 连接形式：法兰 |
| 材质：不锈钢 | 公称通径：DN15-DN700mm | 3C阀门类别：工业 |
| 适用介质：空气 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 类型(通道位置)：二通式 |
| 规格：DN15-DN700 |

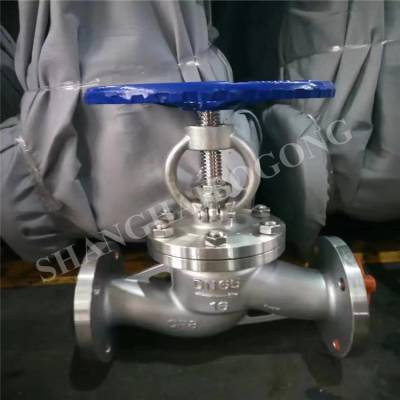

J41Y-10P F304手动锻钢法兰截止阀 J41Y 蒸汽导热油高温截止阀 J41H
| 产品名称 | 锻钢法兰截止阀 | 品牌 | 上海渤工 | 加工定制 | 是 |
| 型号 | J41H、J41Y、J41W | 连接形式 | 法兰 | 材质 | A105、F11、F304、F316、F316L |
| 公称通径 | DN10-DN50（mm） | 适用介质 | 水、油、蒸汽、硝酸?醋酸等 | 压力环境 | 常压 |
| 工作温度 | 高温 | 标准 | 国标、美标 | 外形 | 大型 |
| 流动方向 | 单向 | 驱动方式 | 手动 | 零部件及配件 | 配件 |
| 形态 | 角式 | 类型(通道位置) | 直通式 | 3C阀门类别 | 工业 |
| 规格 | DN10-DN50 | 是否跨境货源 | 否 | 包装 | 木箱 |
『锻钢截止阀』专业生产厂家，由本厂自主研发生产的【锻钢截止阀】质量可靠、价格合理、售后服务完善。『锻钢截止阀』适用于各种轻重工业及楼宇管道。【锻钢截止阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 锻钢法兰截止阀 |
产品型号 | J41H、J41Y、J41W |
公称通径 | DN10-50mm |
压力范围 | 1.0MPa-32.0MPa |
阀体材质 | A105、F11、F304、F316、F316L |
锻钢法兰截止阀工作原理和详细介绍：
锻钢截止阀是阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用，在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨，开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。通常在阀体和阀瓣上只有一个密封面，因便于维修，在高温、高压介质的管路或装置上宜选用截止阀，如火电厂、核电站，石油化工系统的高温、高压管路上，也可适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
锻钢截止阀有三种阀盖设计形式。一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封，特殊要求时也可采用金属环连接。***种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封，特殊要求时也可采用透焊连接。第三种是自密封阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
性能特点：
1.全径或缩径；
2.明杆支架式；
3.自定心压板压套式；
4.螺栓连接、缠绕垫片密封式阀盖；
5.螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖；
6.整体式上密座。
7.整体阀体法兰
8.对焊接端符合ASME B16.25
9.RTJ阀体阀盖连接形式
10.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
技术参数：
| 公称通径 | DN15-DN50 | 适用温度 | -30℃-550℃ |
| 公称压力 | 1.6Mpa-16Mpa(150LB-1500LB) | 适用介质 | 水、油、蒸汽、硝酸?醋酸等 |
材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 垫片 | Corrugated SS + graphite | SS + PTFE | ||
3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
4 | 销子 | A276 420 | A276 304 | ||
5 | 填料压盖 | A276 410 | A182 F304(L) | A182 F316(L) | |
6 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
8 | 阀杆螺母 | A276 410 | |||
9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
10 | 铭牌 | SS | |||
11 | 手轮 | A197 | |||
12 | 填料压板 | A216 WCB | A351 CF8 | ||
13 | 填料 | 304夹柔性石墨 | 304+PTFE | ||
14 | 阀盖 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
15 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
16 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A273 316(L) |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29~425 oC | -29~550 oC | -29~180 oC | ||
