价 格
订货量
￥200.00
1 - 9
￥190.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：渤工阀门 | 型号：H44J-10C | 材质：铸钢 |
| 连接形式：法兰 | 加工定制：是 | 种类：DDCV双瓣式 |
| 结构形式：旋启式 | 公称通径：DN40-DN500mm | 适用介质：各种高腐蚀化学介质 |
| 形态：旋转式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：自力式 | 工作温度：常温 |
| 类型(通道位置)：二通式 | 规格：DN40-DN500 | 是否跨境货源：否 |
| 包装：木箱、布袋 |
『旋启式衬胶止回阀』适用于各种轻重工业及楼宇管道。【旋启式衬胶止回阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 旋启式衬胶止回阀 |
产品型号 | H44J |
公称通径 | DN40～DN500 |
压力范围 | PN6-PN16 |
阀体材质 | 铸铁、铸钢、不锈钢 |

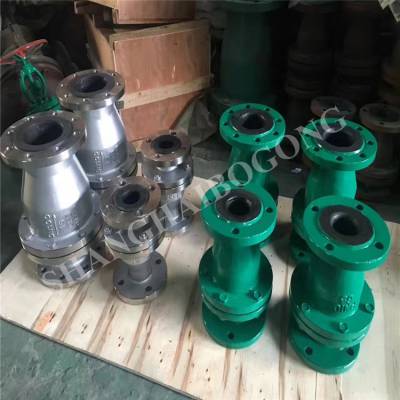

一、H44J旋启式衬胶止回阀
H44J旋启式衬胶止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。应用于温度小于80度的弱酸性介质管道。起防止介质倒流作用，卧式安装或立式安装均可。 H44J旋启式衬胶止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
设计与制造：GB12236 结构长度：GB12221 法兰连接：GB4216
二、H44J旋启式衬胶止回阀用途
旋启式衬胶止回阀于控制一般腐蚀性介质，阀体内腔苗冕覆有可供选择的各种橡胶，具有强度高、耐腐蚀性能好的特点。适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭，
适用温度：适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）
压力等级：PN0.6、1.0、1.6
三、H44J旋启式衬胶止回阀测试
测试：衬里层：电火花检测
实验与检验按：GB/T 13927标准 公称压力：PN(MPa)
阀体：PN×1.5 密封：PN×1.1
四、H44J旋启式衬胶止回阀材料
材料：上阀体：铸铁、球墨铸铁 下阀体：铸铁、球墨铸铁 衬里：橡胶 阀瓣：碳钢包覆橡胶
部件列表：上阀体、下阀体、衬里、阀瓣
五、H44J旋启式衬胶止回阀结构尺寸
公称通径 | 公称压力 | 工作压力 | L | D | D1 | n-Фd | B | 质量 |
20 | 1.0 | 1.0 | 160 | 105 | 75 | 4-14 | 128 | |
25 | 160 | 115 | 85 | 4-14 | 128 | 4.5 | ||
32 | 180 | 135 | 100 | 4-18 | 150 | 7 | ||
40 | 200 | 150 | 110 | 4-18 | 160 | 8 | ||
50 | 230 | 165 | 125 | 4-18 | 178 | 10 | ||
65 | 290 | 180 | 145 | 4-18 | 205 | 18 | ||
80 | 310 | 200 | 160 | 4-18 | 230 | 24 | ||
100 | 350 | 220 | 180 | 8-18 | 255 | 30.5 | ||
125 | 400 | 250 | 210 | 8-18 | 3605 | 47.5 | ||
150 | 480 | 285 | 240 | 8-22 | 345 | 63.5 | ||
200 | 0.6 | 0.6 | 500 | 340 | 295 | 8-22 | 415 | 96.5 |
250 | 0.4 | 550 | 395 | 350 | 12-22 | 495 | 144 | |
300 | 620 | 445 | 400 | 12-22 | 540 | 224 | ||
350 | 698 | 505 | 460 | 16-22 | 620 | |||
400 | 787 | 565 | 515 | 16-22 | 680 |
