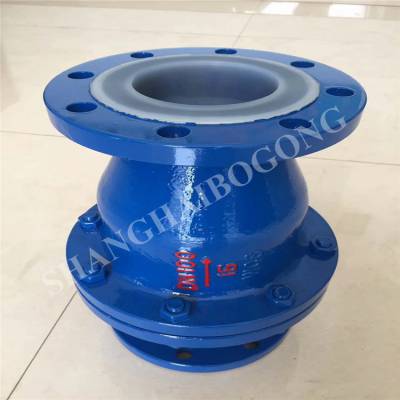

旋启式衬氟止回阀 H44F46-10C 水平、垂直安装均可衬塑防腐单向阀

旋启式衬氟止回阀用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

价格 订货量

￥200.00

1 - 9
￥190.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥10

: 黄先生
手机已验证

微信已验证; 𐁤𐁥𐁦****𐁥𐁦𐁦𐁩

微信在线

发货地：浙江永嘉县
发货期限：2天内发货
供货总量： 500件

在线联系获取最低报价

永嘉县渤一阀门厂入驻平台第5年

资质核验已核验企业营业执照

联系人： 黄先生
手机已验证

微信已验证
所在地区：浙江温州
主营产品：闸阀,截止阀,球阀,蝶阀

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

黄先生
地址：

浙江温州永嘉县瓯北镇安丰工业区

详细信息

获取最低报价微信在线

品牌：渤工阀门	型号：H44F46-10C	材质：铸钢
连接形式：法兰	加工定制：是	种类：NRVR静音式
结构形式：旋启式	公称通径：DN40-DN500mm	适用介质：各种高腐蚀化学介质
形态：旋塞式	压力环境：常压	标准：国标
流动方向：单向	驱动方式：自力式	工作温度：常温
类型(通道位置)：二通式	规格：DN40-DN500	是否跨境货源：否
包装：木箱、布袋

『衬氟闸阀』适用于各种轻重工业及楼宇管道。【衬氟止回阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	旋启式衬氟止回阀
产品型号	H44F46、H44F4、H44PO
公称通径	DN40～DN500
压力范围	PN10-PN16
阀体材质	铸钢，不锈钢

一、旋启式衬氟止回阀用途：

二、旋启式衬氟止回阀阀体主要材质：

碳钢、低温钢、双相钢(F51/F53)、钛合金、铝青铜、因科镍尔(INCONEL625)、SS304、SS304L、SS316、SS316L；铬钼钢、蒙乃尔(400/500)、20#合金，哈氏合金等金属材料。

序号	零件名称	灰铸铁	铸钢	不锈钢
序号	零件名称	Z	C	P	R
1	阀体、阀盖	Ht250	WCB	CF8	CF8M
2	衬里层/阀座	FEP(F46)PCTFE(F3)PFA(可熔性聚四氟乙烯)
3	轴、阀瓣(板)	1Cr13/35WCB1Cr18Ni1900Cr17Ni14Mo2
4	螺栓	35	34	1Cr17Ni2	1Cr17Ni2
5	螺母	45	45	0Cr18Ni9	0Cr18Ni9

三、旋启式衬氟止回阀生产标准与规范：

1、设计与制造：API594、API6D、JB/T8937
2、结构长度：API594、API6D、DIN3202、JB/T8937
3、压力温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验：API598、JB/T9092
5、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47。

四、旋启式衬氟止回阀结构特点：

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长

五、旋启式衬氟止回阀作用原理及结构说明：

1、作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面
2、结构说明
a、结构形式：旋启式单阀瓣
b、驱动方式：对焊连接
c、连接形式：对焊连接
d、阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度。

六、旋启式止回阀维护、保养与安装、使用：

1、该阀门应存放在干燥通风的室内，做到防潮、防雨、防锈。
2、存放月运输时启闭件应处于关闭装置，同时应做好以下工作：
a、阀瓣应固定于开启位置
b、通径两端内口用泡沫板堵塞，端口须用闷盖塞紧，予以防尘、防锈，保持通道清洁和端面的平整；
c、汽缸部位进行适当的包装防护、防震和防碰；
d、阀门放置时应平稳，气动驱动装置朝上，不得相互受挤。
3、长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹，焊接口的防护状况进行检查，擦拭污垢和锈迹后，重新涂刷防锈油予以防护。

六、旋启式衬氟止回阀主要连接及外形尺寸：

H44F-10、H44F46-10主要连接及外形尺寸：

公称通径 DN	标准值							参考值
	L	D	D	D	f	b	Z-Фd	D0	H	重量
	PN1.0(MPa)
15	130	95	65	45	2	14	4-Ф14	105	55	5
20	150	105	75	55	2	16	4-Ф14	115	58	7
25	160	115	85	65	2	16	4-Ф14	128	60	9
32	180	135	100	78	2	18	4-Ф18	145	75	11
40	200	145	110	85	3	18	4-Ф18	160	82	13.5
50	230	160	125	100	3	20	4-Ф18	178	95	18
65	290	180	145	120	3	20	4-Ф18	205	105	22
80	310	195	160	135	3	22	4-Ф18	230	120	28
100	350	215	180	155	3	22	8-Ф18	255	135	34
125	400	245	210	185	3	24	8-Ф18	305	158	58
150	480	280	240	210	3	24	8-Ф23	345	180	72
200	495	335	295	265	3	26	8-Ф23	415	215	150
250	622	390	350	320	3	28	12-Ф23	490	240	165
300	698	440	400	368	4	28	12-Ф23	540	265	190
350	787	500	460	428	4	30	16-Ф23	585	300	225
400	914	565	515	482	4	32	16-Ф25	635	360	254
450	978	615	565	532	4	32	20-Ф25	680	385	285
500	978	670	620	585	4	34	20-Ф25	740	415	333

H44F-16C、H44F46-16C衬氟旋启式止回阀主要连接及外形尺寸：

公称通径 DN	标准值							参考值
	L	D	D	D	f	b	Z-Фd	D0	H	重量
	PN1.6(MPa)
15	130	95	65	45	2	14	4-Ф14	110	55	6
20	150	105	75	55	2	16	4-Ф14	120	58	7.8
25	160	115	85	65	2	16	4-Ф14	135	60	10
32	180	135	100	78	2	18	4-Ф18	150	75	12.5
40	200	145	110	85	3	18	4-Ф18	165	82	14.5
50	230	160	125	100	3	20	4-Ф18	185	95	19.5
65	290	180	145	120	3	20	4-Ф18	210	105	25.5
80	310	195	160	135	3	22	8-Ф18	235	120	30
100	350	215	180	155	3	24	8-Ф18	260	135	36
125	400	245	210	185	3	26	8-Ф18	310	158	62
150	480	280	240	210	3	28	8-Ф23	350	180	78
200	495	335	295	265	3	30	12-Ф23	420	215	156
250	622	405	355	320	3	32	12-Ф25	505	240	172
300	698	460	410	375	4	34	12-Ф25	560	265	240
350	787	520	470	435	4	38	16-Ф25	605	300	208
400	914	580	525	485	4	40	16-Ф30	650	350	265
