价 格
订货量
￥200.00
1 - 9
￥190.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：渤工阀门 | 型号：H40F46-10P | 材质：不锈钢 |
| 连接形式：法兰 | 加工定制：是 | 种类：NRVR静音式 |
| 结构形式：升降式 | 公称通径：DN40-DN500mm | 适用介质：各种高腐蚀化学介质 |
| 形态：球式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：自力式 | 工作温度：常温 |
| 类型(通道位置)：直通式 | 规格：DN40-DN500 | 是否跨境货源：否 |
| 包装：木箱、布袋 |
『浮球式衬氟闸阀』适用于各种轻重工业及楼宇管道。【浮球式衬氟止回阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|

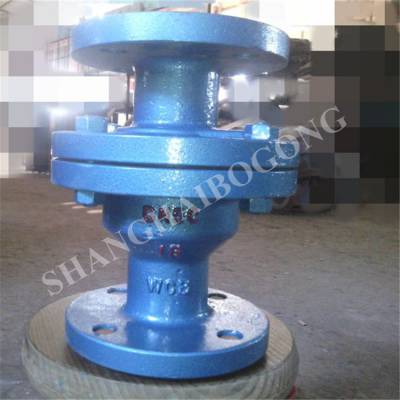

产品名称 | 浮球式衬氟止回阀 |
产品型号 | H40F46、H40F4、H40PO |
公称通径 | DN40～DN500 |
压力范围 | PN10-PN16 |
阀体材质 | 铸钢，不锈钢 |
浮球式衬氟止回阀产品概述：
H40F46浮球式衬氟止回阀是指管道为垂直于地面，这种阀门跟升降式衬氟止回阀刚好成垂直结构，当水泵开启时，阀门自动开启，当水泵停止时，阀门中的阀瓣受重力影响，自动落下，起到关闭阀门作用，故成止回阀。又称逆止阀或单向阀。
球式衬氟止回阀工作原理：
H40F46型衬氟止回阀采用浮球式止回原理：它是一种阀瓣结构为球型，特点是衬氟浮球沿阀体通路轴线做升降运动，液体只能让垂直向上流动，一旦液体停直向上流动时，浮球靠本身的重量自动掉落至原位，与阀体内部的密封圈相结合，致使阀门自动关闭。
浮球式衬氟止回阀结构特点：
1 旋启式止回：它的阀瓣都是围绕阀座外的轴旋转启、闭，防止介质倒流。 轴与阀瓣设计为一体，全部衬氟的轴镶嵌在阀体与阀盖之间形成的特殊凹槽内，启闭灵活，密封可靠。
2.浮球式止回：是一种新型结构，阀瓣为球型，特点是衬氟浮球沿阀体通路轴线做升降运动，液体只能让垂直向上流动，一旦液体停直向上流动时，浮球靠本身的重量自动掉落至原位，与阀体内部的密封圈相结合，致使衬氟止回阀自动关闭。
3.升降式止回：结构特点是衬氟阀瓣垂直于阀体进、出口轴线作升降运动，其优点是止回的密封性能好。
浮球式衬氟止回阀主要零部件材料表：
遵循规范 | DTANDARD |
设计与制造 | GB商12224 |
结构长度 | Q/DFL-03-99（企业标准） |
法兰尺寸 | JB78/JB79（GB HG Sh） |
压力试验 | GB/T 13927 |
标志 | GB 12220 |
供货 | GB/T 12252 |
浮球式衬氟止回阀主要连接尺寸及重量：
公称通径 | 标准值 | 参考值 | |||||||||
DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | B | W（kg） | |
PN0.6（MPa） | |||||||||||
25 | 1 | 152 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 135 | 6 | |
40 | 1 1/2 | 178 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 170 | 10 | |
50 | 2 | 178 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 190 | 14 | |
65 | 2 1/2 | 190 | 160 | 130 | 100 | 3 | 16 | 4-Φ14 | 210 | 18 | |
80 | 3 | 203 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 235 | 21 | |
100 | 4 | 267 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 300 | 40 | |
150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 440 | 90 | |
公称通径 | 标准值 | 参考值 | ||||||||
DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | B | W（kg） |
PN1.0（MPa） | ||||||||||
25 | 1 | 152 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 135 | 6.8 |
40 | 1 1/2 | 178 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 170 | 11.5 |
50 | 2 | 178 | 160 | 125 | 100 | 3 | 20 | 4-Φ8 | 190 | 15 |
65 | 2 1/2 | 190 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 210 | 20 |
80 | 3 | 203 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 235 | 23 |
100 | 4 | 267 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 300 | 44 |
150 | 6 | 394 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 440 | 95 |
