价 格
订货量
￥300.00
1 - 9
￥290.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：渤工阀门 | 型号：JM644X-10 | 公称通径：DN80-200mm |
| 加工定制：是 | 材质：铸铁 | 连接形式：法兰 |
| 适用介质：水、污水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 形态：角式 | 零部件及配件：配件 | 驱动方式：气动 |
| 类型(通道位置)：二通式 | 规格：DN80-200 | 包装：木箱、木架 |

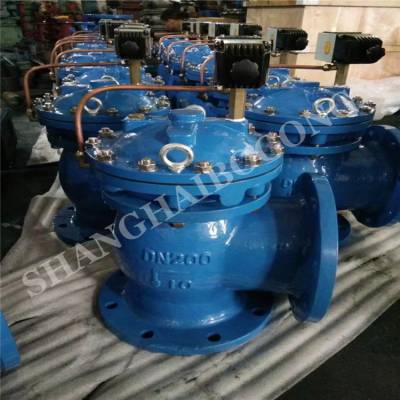

产品名称 | 隔膜式液压、气动排泥阀 |
产品型号 | JM744X、JM644X |
公称通径 | DN80-200mm |
压力范围 | 1.0-1.6MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
产品概述：
JM744X、JM644X隔膜式液压、气动快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。 隔膜式液压、气动快开排泥阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。排泥阀一般常用于城市水厂，污水处理厂的沉淀池底排放污泥用，一般与启闭机配套使用，排泥阀的适用介质为原生污水，介质的温度一般应小于50℃，其中作水深小于10米。常用的型号一般有以下几种：J744X、J644X型，100S角式隔膜型、JM744、JM644X型。工作原理及性能：J644X/J744X气动、液压角式快开型设计合理，使用方便，密封性能好，经久耐用，该阀利用液压缸和角式截止阀两部分组成，液压缸作为动力带动阀板升降，开启一般只需3秒钟，可清理水池内泥沙和污物，清理后关闭阀板，无渗漏，维修方便，寿命可达2年以上，经用户反馈信息，使用寿命右达5年之久， J744X/J644X角式排泥阀必须配有机房，气（水）泵，换向阀可远距离控制排泥阀开关，一般水池可装2-10台一排安装，同时启动开关，驱动液可用清水或气，本产品可节省人力物力。
【液压、气动角式快开排泥阀】型号：J744X/J644X，是一种由液压源或气动源作执行的角型截止门。通常成排安装在沉定池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦橡胶密封，无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便。
技术参数：
①公称压力0 6MPa、1 0MPa
②公称通径：100"～400mm
③***马驱动压力：0.15MPa
④适用介质：水、污水
⑤驱动介质：清水、气
⑥适用温度：0～80℃
⑦法兰标准：GB／T l 7241 6 GB／T 911 3
⑧试验标准：GB／T l 3927 APl 598
零部件材料：
零件名称 | 月体、月盖 | 膜片压板、阀盘 | 阀杆 | 膜片 |
材 料 | 铸铁、球铁、碳钢 | 球铁、青铜 | 不?F钢 | 尼龙强化橡胶 |
结构图：
外形连接尺寸：
DN | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 160 | 190 | 225 | 260 | 280 | 315 | 340 |
L1 | 120 | 150 | 190 | 220 | 260 | 300 | 340 |
H | 370 | 440 | 53 | 0615 | 785 | 880 | 970 |
安装示意图：
