| 品牌：渤工阀门 | 型号：QB1-16P | 压力环境：常压 |
| 工作温度：常温 | 形态：球式 | 材质：不锈钢 |
| 连接形式：法兰、丝扣 | 转速：100 | 标准：国标 |
| 外形：微型 | 流动方向：单向 | 零部件及配件：配件 |
| 驱动方式：自动 | 适用介质：水 | 类型(通道位置)：二通式 |
| 规格：DN20-40 | 包装：木箱、木架 |

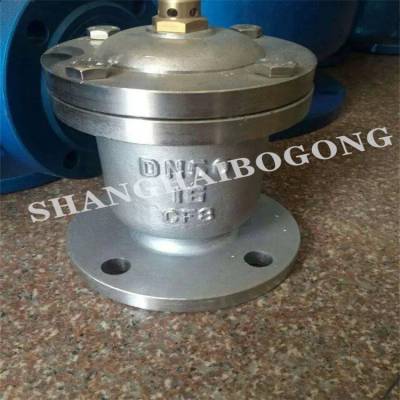

产品名称 | 单口排气阀 |
产品型号 | QB1 |
公称通径 | DN20-40mm |
压力范围 | 1.0MPa-2.5MPa |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品概述：
QB1单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。
QB1单口排气阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的***之设备。阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。
单口排气阀作用原理：
管道在运转时，浮球停在球碗底部，进行大量排气，当管内空气排完，水冲进阀内，经过球碗然后反应浮球，使浮球浮动关闭，管道在正常运转时，如有少量气体会集中到阀内到相当程度，阀内水位下降，浮球随之下降，气体从小孔排出。如水泵停止，随时会产生负压力，浮球随时下降，进行大量吸气。
单口排气阀主要用途：
本阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的***之设备。阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。
单口排气阀主要特点：
1、能够排除管道中的气体，减少阻力节约能源。
2、当管道负压时，本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢，使用寿命长。
单口排气阀主要技术参数：
1、介质：水
2、温度：常温
3、阀体：铸铁、铸钢、不锈钢
4、浮球与塞头：不锈钢
5、密封材料：丁晴橡胶
6、阀体试验打压：1.5mpa
7、浮球、密封试验打压：0.05-1.1MPA不漏水
零部件材质：
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
阀体 | 空心球 | 密封垫 | 阀盖 | 排气咀 | 垫圈 | 螺母 | 双头螺柱 |
主要外形及连接尺寸：
型号 | 公称通径Dg | 主要及连接尺寸 | 阀体材料 | ||||
D | D1 | D2 | H | 介质 | |||
QB1-10法兰式 | 15 | 195 | 160 | 85 | 330 | 水 | 铸铁、铸钢 |
20 | 195 | 160 | 85 | 330 | 水 | 铸铁、铸钢 | |
25 | 195 | 160 | 85 | 330 | 水 | 铸铁、铸钢 | |
QB1-10丝口式 | 1/2" | 280 | 水 | 铸铁、铸钢 | |||
3/4" | 280 | 水 | 铸铁、铸钢 | ||||
1" | 280 | 水 | 铸铁、铸钢 | ||||
1" 1/4" | 280 | 水 | 铸铁、铸钢 | ||||
1" 1/2" | 280 | 水 | 铸铁、铸钢 | ||||
