价 格
订货量
￥300.00
1 - 9
￥290.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：渤工阀门 | 型号：J944X-10 | 公称通径：DN80-600mm |
| 加工定制：是 | 材质：铸铁 | 连接形式：法兰 |
| 适用介质：水、污水、泥沙 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 形态：角式 | 零部件及配件：配件 | 驱动方式：电动 |
| 类型(通道位置)：二通式 | 规格：DN80-600 | 包装：木箱、木架 |

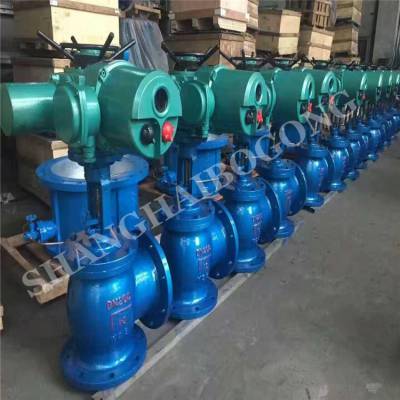

产品名称 | 电动角式排泥阀 |
产品型号 | J944X |
公称通径 | DN80-600mm |
压力范围 | 1.0-1.6MPa |
阀体材质 | 铸铁、铸钢 |
产品概述：
J944X电动角式排泥阀由阀体、支架和电动头等三大部分组成，由电动头带动阀板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点。
产品应用：
电动排泥阀适用于水处理厂各类沉淀池,污泥池,用以排放水池内泥沙,污物及废水.电动排泥阀采用双室隔膜结构,运动无磨损,不因杂质而漏水,对泥沙淤积不敏感.润滑、密封性能好，采用衬胶阀板,阀座斜度开口不易沉积泥杂物,驱动介质压力低,排泥阀采用手动或电动集中控制.经久耐用,使用寿命长。
作用用途：
1、供介质为液、气的管路上作截流作用。
2、供各型净化设备及池子外部或管道上作于排泥，排污用。
技术参数：
压力等级：1.0MPa 1.6MPa
电动头电压：220V、380V订货时注明。
阀体、支架材料：铸铁，球墨铸铁，WCB
阀杆材料：不锈钢
阀板材料：球墨铸铁，热合橡胶、WCB热合橡胶
法兰连接标准：GB/T 17241.6-98
试压标准：GB/T 13927-92
注：高度H如用户需要加高订货时注明，不注明按尺寸表中H供货。
安装结构图：
法兰连接尺寸：(mm)
DN | L1 | L2 | H | D | D1 | Z-фd |
50 | 110 | 95 | 200 | 165 | 125 | 4-8 |
80 | 135 | 125 | 230 | 200 | 160 | 4-8 |
100 | 160 | 125 | 250 | 220 | 180 | 8-18 |
150 | 205 | 145 | 300 | 285 | 340 | 8-23 |
200 | 220 | 185 | 350 | 340 | 295 | 8-23 |
250 | 260 | 205 | 400 | 395 | 350 | 12-23 |
300 | 280 | 245 | 450 | 445 | 400 | 12-23 |
400 | 335 | 310 | 550 | 656 | 515 | 16-25 |
安装示意图：
